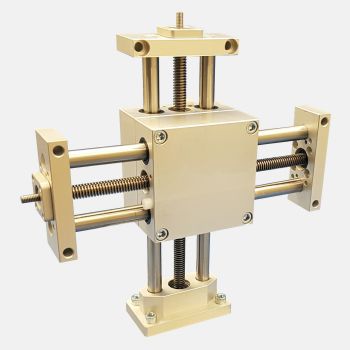

Стол позиционирования YZ Type 308N

XZXYZсверхточный

Подъемный стол для электродвигателя Крепление с усиленным концом для вертикального использования Привод от шарико-винтовой пары или винта Направляющие - 2 стержня на шариковых втулках (или подшипниками скольжения в варианте с винтом) Опции : Адаптация двигателя (двигатель не поставляется) Сборка на столе XZ или XYZ Адаптация двигателя для подъемного стола Эти подъемные столы поставляются без двигателя, но мы можем адаптировать ваш двигатель. Некоторые адаптации являются стандартными, особенно для стандартных двигателей (NEMA17 или NEMA23), если размеры вашего двигателя не указаны, свяжитесь с нами для проверки возможности адаптации вашего двигателя из наших черновых деталей. Представление моторизованных подъемных столов Исполнение с трапецеидальным винтом нереверсивное, осевая точность <0,15 мм (на практике от 0,02 до 0,10 мм). Исполнение с шарико-винтовой парой является реверсивным, а осевая точность составляет <0,07 мм. Максимальный ход составляет 300 мм, возможно изготовление любого промежуточного хода. Сборка столов в системах XZ, YZ или XYZ Для скрещивающегося стола XZ столы устанавливаются друг на друга непосредственно корпусом с помощью опции 308922* (в корпусе стола выполняются гладкие отверстия). Для стола YZ или XYZ торцевая плита подъемного стола крепится на корпусе или на опорной плите горизонтального стола типа 308. Обычно фиксируется за торцевую пластину при вертикальном применении, также возможно крепление за корпус для использования в горизонтальном положении, при этом перемещаемый груз фиксируется на прочной торцевой пластине.
