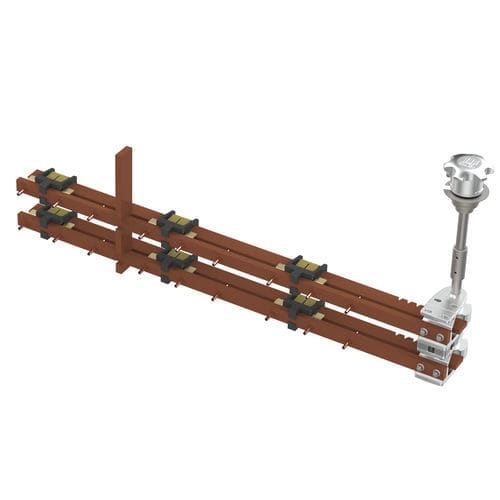

Трехфазовый переключатель отводов без нагрузки HZ-01

для масляных трансформаторовпромышленный13 положений

Устройство РПН HZ для трансформаторов с масляным погружением Звезда-треугольник 2 ступени Трубчатые неподвижные контакты Макс 30 A Внутренний диаметр Ø3,1 20 кВ Настройка 2,5% на позицию Устройство управления с алюминиевой ручкой Доступные варианты : - Классы напряжения : 20 кВ / 30 кВ - Ток: 30 A / 63 A / 150 A 30 A / 63 A : Фиксированные контакты трубчатые, с внутренним диаметром Ø3.1 / Ø5.1 150 A : Неподвижные контакты трубчатые или резьбовые - съемные - Серебряное покрытие на неподвижных / подвижных / общих контактах, по запросу - Схемы: мостовая, общий выход на фазу, серия-параллель, звезда-треугольник, несколько ступеней.. - Количество позиций: от 2 до 7 позиций - свыше 7 позиций по специальному запросу - Нестандартная длина вала - Устройство управления с алюминиевой ручкой или рукояткой - Алюминиевый защитный кожух на ручке или рукоятке, по запросу Прямой привод от боковой стенки бака или крышки трансформатора Крепление на баке, или крышке, или активной части трансформатора: - путем прикручивания основного кронштейна к баку, крышке или активной части трансформатора - креплением дополнительной опоры (металлического кронштейна или изоляционного крюка) на баке, крышке или активной части трансформатора - приваривание бобышки ведущего вала к баку или крышке трансформатора Длина вала определяется при заказе, длина не ограничена Возможна поставка спаренных агрегатов на несколько ступеней (одинаковых или разных) Номинальные значения тока : - 30 A с трубчатыми неподвижными контактами диам. 3,1 x 5,0 мм - 63 A с трубчатыми неподвижными контактами диам. 5,1 x 7,0 мм - 150 A со съемными трубчатыми контактами
