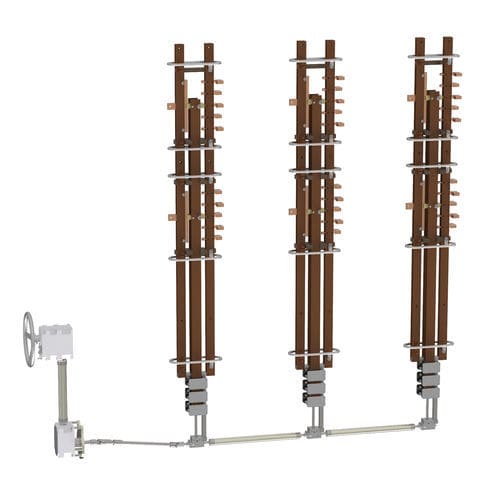

Устройство РПН HT для трансформаторов, погруженных в масло
Мост - 5 положений
Высокое напряжение - класс 250 кВ - - до BIL 1250 кВ
Фиксированные контакты флажкового типа - макс. 800 A
Устройство управления с алюминиевым колесом
Доступные варианты :
- - Высокое напряжение - Класс 250 кВ - - До BIL 1250 кВ
- - Ток : Макс 800 A
- - Фиксированные контакты : Трубчатые или флажковые
- - Серебряное покрытие на неподвижных / подвижных / общих контактах, по запросу
- - Схемы: мостовая, последовательно-параллельная, звезда-треугольник, общий выход на фазу, звезда с нейтральным выходом, несколько ступеней..
- - Нестандартная длина валов
- - Устройство управления на крышке или на стене трансформатора
- - Колесо на уровне человеческого роста
- - Механический замок с микровыключателем NO/NC
- - Микровыключатели сигнализации положения
Прямой привод через муфту, от боковой стенки бака или крышки трансформатора
Возможны дистанционные управления на высоте человеческого роста, для пересечения вала сверху или снизу бака, или на крышке трансформатора
Крепление на баке, или крышке, или активной части трансформатора:
- путем закрепления болтами основного кронштейна на баке или активной части трансформатора
- креплением дополнительной опоры (металлического или изоляционного кронштейна) на баке или активной части трансформатора
- фланец устройства управления крепится болтами на баке или крышке трансформатора
Длина вала должна быть указана при заказе (конструкции могут отличаться в зависимости от требуемых расстояний)
Номинальные значения тока :
- 400 A с трубчатыми или флажковыми контактами (для выбранных типов)
- 800 A с флажковыми контактами
---
