Опора для печатной платы DEK

проводникакомпонентовпневматическая

Обзор
Надёжная и равномерная поддержка субстрата необходима для повторяемой печати и высокого выхода линии. ASMPT (DEK) предлагает портфель настраиваемых, модульных, автоматических и ручных систем подложек и оснастки для различных производственных задач.

• Улучшение производительности процесса
• Повышение пропускной способности и загрузки принтера
• Снижение эксплуатационных затрат и времени переналадки
• Совместимость с разными платформами
• Возможность дооснащения на месте

Поддержка индивидуальных субстратов
DEK Multiple Alignment of Singulated Substrates (MASS)
DEK MASS устанавливает стандарт для печати одиночных субстратов в требовательных приложениях (например, панели смартфонов). Сочетает оптическое выравнивание и вакуумную фиксацию для точной и высокопроизводительной обработки.

• Лидирующая на рынке пропускная способность
• Масштабируемая конструкция
• Оптическая точность выравнивания до 12,5 µm @ 2 Cp
• Одновременное выравнивание с помощью подвижных тул-тауэров для коротких циклов
• Вакуумная фиксация и surround plate для оптимизации давления
• Возможность дооснащения

DEK Topside Reference System (TRS)
TRS поддерживает обработку сложных устройств (LGA, BGA, 01005 пассивы, BGA 0,25–0,3 мм) с использованием экстрим-выравнивания по краю и концепций виртуальной панельной оснастки для высокопроизводительного имиджинга одиночных субстратов.

• Поддерживает до 72 одиночных субстратов
• Типичная точность выравнивания ~30 µm @ 2 Cp
• Быстрая обработка одиночных субстратов
• Проверено на сложных компонентах
• Типичный цикл < 30 s
• Совместим с большинством платформ DEK; дооснащается на месте

DEK Virtual Panel Tooling (VPT)
VPT позволяет параллельно обрабатывать несколько одиночных субстратов в одном цикле, максимизируя UPH и использование ресурсов принтера.

• До 72 одиночных субстратов
• Типичная точность ~30 µm @ 2 Cp
• Решение для многосубстратной высокопроизводительной обработки
• Максимизация использования ресурсов принтера
• Точная материаловая визуализация по сравнению с диспенсингом

Стандартная поддержка PCB
Решение Flex Support
Flex Support — модульная, регулируемая базовая башенная система, которая остаётся в принтере и адаптируется к разным приложениям и типам платформ (включая сторонние). Предусмотрено play-and-play крепление без винтов.

• Диапазон регулировки 80–300 мм
• Остаётся в принтере — одна система для разных применений
• Доступно для DEK Horizon, DEK NeoHorizon и DEK TQ
• Также доступно для платформ других производителей
• Крепление без инструментов (play-and-play)

Специализированная нестандартная оснастка
Индивидуальная оснастка разрабатывается для оптимальной поддержки субстрата и улучшения качества печати: прочное изготовление минимизирует движение и неверное позиционирование субстрата.

• Увеличенная управляемость и безопасность процесса
• Увеличение срока службы трафарета
• Снижение частоты очистки
• Увеличение скорости ракеля
• Снижение коротких замыканий и остатков пасты
• Минимизация простоя линии

DEK Support Bars
Быстрые универсальные ручные балки поддержки для односторонней печати PCB; размещаются оператором между конвейерами для быстрой настройки.

• Экономичное решение для односторонней печати
• Среднее время настройки
• Размещение оператором

DEK Grid-Lok™
DEK Grid-Lok™ Gold

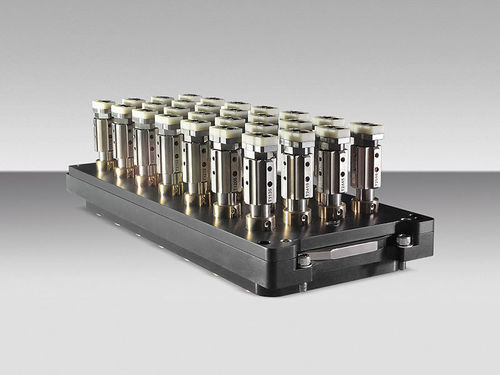

Grid-Lok Gold — автоматическая поддержка платы с пневматическими штырями, которые адаптируются и фиксируются к топографии платы, предотвращая движение и изгибы во время печати и тестирования; подходит для High-Mix сред.

• Гибкость процесса
• Сокращение или отсутствие времени переналадки
• Адаптация к топографии исключает риск повреждения компонентов
• Снижение затрат на оснастку

DEK Grid-Lok™ Silver
Grid-Lok Silver обеспечивает прочную поддержку и защиту от вибрации, быструю переналадку и минимальное вмешательство оператора для процессов установки компонентов.

• Высокая универсальность
• Непревзойдённая гибкость
• Минимальное вмешательство оператора
• Сокращение времени переналадки

Запчасти для DEK Grid-Lok™
Запасные части и расходные материалы для длительной эксплуатации: ESD резиновые крышки, наборы для ремонта штырей, пневморазъёмы, контроллеры, подъёмники плат и приспособления.

• ESD резиновые крышки
• Наборы для ремонта штырей
• Пневматические разъёмы
• Контроллеры и подъёмники

Сферы применения
Решения охватывают как печать одиночных субстратов, так и традиционные панельные процессы — от ручных балок до полностью автоматических систем Grid-Lok и модулей для дооснащения существующих платформ.

Технические характеристики

• DEK MASS: оптическая точность выравнивания до 12,5 µm @ 2 Cp; вакуумная фиксация; surround plate; масштабируемая конструкция
• DEK TRS / VPT: поддержка до 72 одиночных субстратов; типичная точность ~30 µm @ 2 Cp; быстрые циклы
• Flex Support: регулировка 80–300 мм; play-and-play крепление (без винтов)
• Grid-Lok Gold: пневматические штыри, автоматическая адаптация и блокировка к топографии платы
• Grid-Lok Silver: рассчитан на устойчивость и защиту от вибраций
• Решения доступны в модульном, автоматическом, ручном вариантах и вариантах для дооснащения
