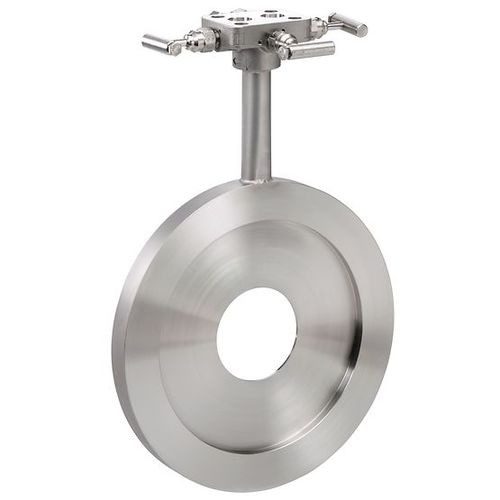

Пластина с отверстием для измерения расхода с дифференциальным давлением Rosemount™ 405

Первичный элемент Rosemount 405 Compact Orifice обеспечивает точные измерения расхода. Этот расходомер, оснащенный компактной пластиной с отверстиями или запатентованной пластиной с 4 отверстиями, обеспечивает измерения для управления в замкнутом контуре, мониторинга общего назначения и передачи данных. Этот первичный элемент, доступный в линиях размером до 12 дюймов (300 мм), предназначен для работы с газом, жидкостью и паром и хорошо работает в жестких технологических условиях. Технические характеристики Макс. Рабочее давление ANSI B16.5 600#, DIN PN100 Диапазон рабочих температур от -315 до 850 °F (от -193 до 454 °C) Тип жидкости Жидкость, газ, пар Материал смачивания 316 SST Гарантия До 5 лет ограниченной гарантии Особенности Простой в установке узел первичного элемента прямого монтажа обеспечивает простую установку между фланцами Конструкция общего назначения обеспечивает надежное и точное измерение расхода для газа, жидкости и пара Доступны линейные размеры 0,5 - 12 дюймов (15 - 300 мм) для гибкости применения Дополнительный самоцентрирующийся механизм упрощает установку Основан на конструкции углового крана ASME/ISO для соответствия промышленным стандартам Запатентованная конструкция с 4 отверстиями обеспечивает точное измерение расхода в условиях нарушенного профиля потока Инновационная пластина с отверстиями требует только 2D вверх по течению и 2D вниз по течению для сокращения прямого хода трубы Не требует импульсных линий, специальных фланцев или модификаций трубопроводов для экономии средств Возможность прямого монтажа для простоты установки
