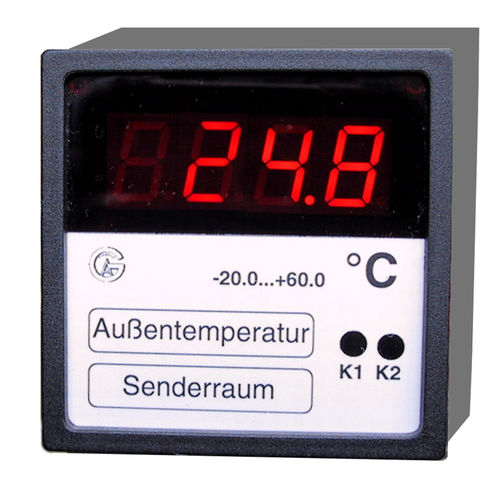

Индикатор для измерения температуры AD72P series
мощностьпостоянного напряженияLED

индикатор для измерения температуры
индикатор для измерения температуры
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Величина
для измерения температуры, постоянного напряжения, мощность
Дисплей
с 4 цифрами, LED
Тип
для установки на панель
Другие характеристики
4-20 мА, с аналоговым выходом
Применение
для датчика

Описание

- 4-разрядные цифровые индикаторы со светодиодным дисплеем высотой 14 мм - DIN-корпус 72 x 72 мм - Входной сигнал 0...1 В, 0...10 В или 0/4...20 мА - Напряжение питания для проводного датчика (ок. 18 В пост. тока) - Измерение и диапазон регулируется в цифровом виде - 2 плавающее изменение - Выходы: 0...10 В и 0/4...20 мА - Источник питания 24 В перем. тока, 24 В пост. тока или 230 В перем. тока 4-разрядный цифровой дисплей (диапазон индикации от -999 до 9999) со светодиодным дисплеем высотой 14 мм в DIN корпусе 72 x 72 мм. Так как входные сигнальные напряжения могут составлять 0...1 В, 0...10 В или 0/4...20 мА, токи обрабатываются. Индикатор выдает постоянное напряжение для питания двухпроводного передатчика. Другой вариант предусматривает подключение сопротивления Pt100 в трехпроводной цепи. Обработка показаний дисплея производится в цифровом виде. В стандартной комплектации индикатор имеет два аналоговых выходных сигнала 0...10 В и 0/4...20 мА. В качестве опции два предельных значения оснащены плавающим релейным выходом. Питание индикатора может осуществляться от 230 В перем. тока или 24 В перем. тока или 24 В пост. тока. Дисплей диапазона измерений, единицы измерения и точка измерения печатаются на передней панели. ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ: Режим работы: Режим измерения и индикация Измеренный материал: Мощность и температура Диапазон измерений: 0 ... 1 В, 0 ... 10 В, 0/4 ... 20 мА; Питание двухфазного датчика; Напряжение питания прибл. 18 В пост. тока; Pt100 в трехпроводной цепи; Наименьший диапазон измерений 0 ... 20 °C, наибольший 0 ... 400 °C Температура окружающей среды: -10 ... 50 °C отсутствие конденсата Рейтинг дисплея: Измерение старта и диапазона может быть установлено в цифровом виде с помощью клавиш Предел: 2 беспотенциальных переключающих контакта

---

Каталоги

data sheet AD72P
data sheet AD72P
1 Страницы
Display
Display
14 Страницы
