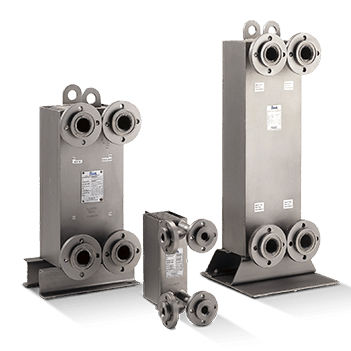

Сварной пластинчатый теплообменник Schmidt® SIGMAWIG
жидкость/жидкостьжидкость/газгаз/газ

сварной пластинчатый теплообменник
сварной пластинчатый теплообменник
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
со сварными пластинами
Жидкости
жидкость/жидкость, жидкость/газ, газ/газ
Материал
из нержавеющей стали, из титана, из никеля
Другие характеристики
высокого качества, компактный, высокое давление, охладитель газа, низкое давление, коррозионностойкий, по индивидуальному заказу, для коррозионного вещества, масляный охладитель, высокотемпературный, санитарный, с конденсацией, устойчивый к морской воде, с системой подвода жидкости, водоохладитель, с водяным конденсатором
Место применения
для пищевой промышленности, для промышленности, для теплового насоса, испарения, для химической промышленности, для фармацевтической промышленности, для нефтехимической промышленности, для охлаждения, для гидравлической циркуляционной системы, для использования на морских судах, для пищевой промышленности и для производства напитков, для вязких продуктов, для производства пластмасс, для рекуперации тепла выхлопных газов
Мощность

МИН.: 1 W
(3,41 BTU/h)

МАКС.: 10 000 000 W
(34 121 400 BTU/h)

Рабочее давление

25 bar, 35 bar
(362,59 psi, 507,63 psi)

Температура

МИН.: -40 °C
(-40 °F)

МАКС.: 300 °C
(572 °F)

Описание

Наша линейка цельносварных пластинчатых теплообменников Schmidt SIGMAWIG представляет собой наиболее компактное, прочное и экономически эффективное средство передачи тепла во многих промышленных приложениях. Выполненные полностью без прокладок или с кольцевой прокладкой между цельносварным пакетом пластин и рамой, они обеспечивают исключительную коррозионную стойкость. Теплообменник оснащен гофрированными пластинами, которые создают высокотурбулентный поток в истинно противоточном направлении. В результате достигается высокая эффективность при очень компактной конструкции. Благодаря меньшим размерам и меньшему содержанию материала сварные пластинчатые теплообменники могут быть самым экономичным выбором в области теплообмена. Уменьшенный объем жидкости В стандартной конструкции все соединения трубопроводов расположены на одном конце теплообменников. Это упрощает установку и расходы на обслуживание. Во многих случаях один только трубопровод - это все, что требуется для адекватной поддержки теплообменника, что исключает необходимость в опорах и трудозатратах в упакованном оборудовании. Сварные пластинчатые теплообменники API Heat Transfer имеют узкие проточные каналы и сниженные потребности в объеме жидкости. Благодаря своей эффективности они могут быть выбраны для использования меньшего количества теплоносителя. Надежная сверхпрочная конструкция В конструкции теплообменника используются пластины с разработанными компьютером гофрами в виде "шеврона", которые чередуются от пластины к пластине. Это позволяет получить прочную, унифицированную конструкцию. Существует два варианта встраивания сварного пакета пластин в напорную раму. Отверстия пакета пластин соединяются с соплами напорной рамы или при частых колебаниях температуры.

---
