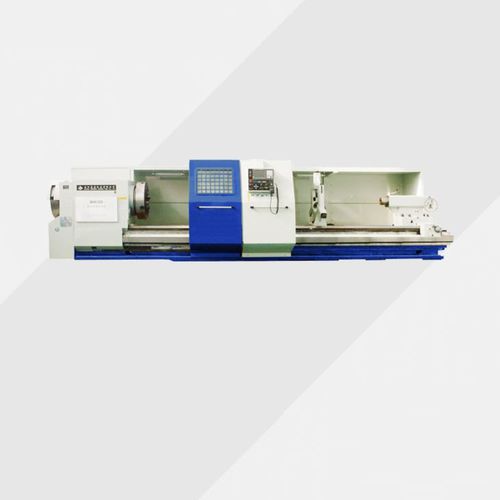

Токарный станок ЧПУ QKP1223

горизонтальный2 оси4 инструмента

Эта серия станины токарного станка имеет общую структуру (6000 длинных двух частей), использует чугун высокого стандарта (HT300) одно формовочное литье, ширина направляющей 600 мм. После второй обработки старения, он имеет особенность стабильной работы; антивибрационная способность. Диаметр отверстия шпинделя 240 мм, диаметр обрабатываемой трубы 230 мм. Шпиндель поддерживается двумя точками с прецизионным подшипником большой нагрузки. Автоматическая скорость сегментации контролируется кодом M, бесступенчатая скорость в пределах сегмента контролируется кодом S, достигая бесступенчатой скорости и постоянного линейного резания. В X-направлении и Z-направлении используется шарико-винтовая пара класса точности шлифования, обеспечивается высокая точность обработки, точность позиционирования и точность удержания. Продольная (Z) подача: расстояние между центрами для 1000мм-1500мм: серводвигатель переменного тока, установленный на левой стороне коробки подачи, соединен непосредственно с продольной шарико-винтовой парой через муфту. 2000мм-3000мм: Серводвигатель переменного тока, установленный на левой стороне коробки подачи, плюс понижающие редукторы (1:3) приводят в движение ШВП непосредственно через муфту. 4000мм-6000мм: Серводвигатель переменного тока, установленный на левой стороне коробки подачи, плюс понижающие редукторы (1:4) приводят шариковинтовую пару непосредственно через муфту. Горизонтальная (X-направление) подача: серводвигатель переменного тока, установленный на задней части седла станины, соединен с горизонтальной шарико-винтовой парой через муфту.
