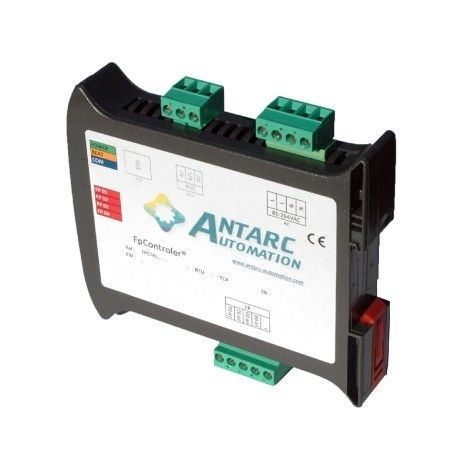

Мосток связи FpControler®

промышленныйдля телеметрииEthernet

Краткое описание

• Шлюз Modbus → пилотный провод (Fil Pilote) с 4 или 8 каналами
• Совместим с командами на 4 и 6 позиций
• До 25 отопительных приборов на канал
• Modbus RTU или Modbus TCP
• Питание 85-264 VAC
• Индикатор состояния для каждого канала
• Конфигурируемый режим при включении для каждого канала
• Модульный корпус для DIN 22,5 мм (1,25U)

Подробное описание
FpControler — это шлюз Modbus → пилотный провод, предназначенный для обеспечения управления парком электрических обогревателей системой BMS (или GTB). Обслуживает 4 или 8 независимых зон. Выходы опто‑изолированы и позволяют подключать десятки обогревателей, распределённых по выходам. Каждый выход поддерживает либо 4 команды (Comfort / Eco / Frost‑protection / Off), либо 6 команд (Comfort -1°C / Comfort -2°C). Режим по умолчанию для каждого канала при включении или после тайм‑аута Modbus‑связи настраивается. Настройка сводится к задаванию адреса модуля через Modbus и не требует специального инструмента. Шлюз доступен в версиях Modbus RTU (RS485) и Modbus TCP (Ethernet), с 4 или 8 выходами Fil Pilote.

Области применения

• Управление парком электрических обогревателей через BMS/GTB командами пилотного провода
• Интеллектуальное снятие нагрузки (делестинг)
• Управление комфортом

Техническая информация

• Шина (RS485): RS485 по витой паре
• Скорости (RS485): 1200, 2400, 9600, 19200 бод
• Чётность: none / even / odd
• Шина (Ethernet): Ethernet по витой паре
• Скорости (Ethernet): 10 / 100 Mbps
• Протокол: Modbus / Jbus
• Поддерживаемые функции: 3, 6 и 16
• Длина группировки: 30 регистров
• Питание: 85-264 VAC
• Потребление: 0,7 W без нагрузки пилотного провода (типично, RTU)
• Подключения: Питание, шина и пилотный провод через съёмный разъём Phoenix MSTB шаг 5.08
• Количество управляемых обогревателей: ориентировочно ~100 (примечание: до 25 на канал; примерно 50 обогревателей подключаемы по всем выходам)
• Геометрия: Размеры 22,5 x 101 x 119 мм (Ш x В x Г)
• Масса: 148 г
• Крепление: симметричная DIN‑рейка
• Положение работы: любое
• Окружающая среда: Температура эксплуатации -20°C до 80°C
• Влажность: 10–90% RH, без конденсации

Характеристики / технические спецификации

• Коммерческое наименование: FpControler
• Основная функция: шлюз Modbus → пилотный провод (управление обогревателями)
• Варианты шины: RTU (RS485) или TCP (Ethernet)
• Выходы пилотного провода: 4 или 8 каналов
• Команды на канал: 4 команды (Comfort / Eco / Frost‑protection / Off) или 6 команд (Comfort -1°C / Comfort -2°C)
• Адресация и настройка через Modbus
• Оптоизолированные выходы
• Питание: 85-264 VAC
• Типич. потребление: 0,7 W (без пилотного провода, тип. RTU)
• Разъёмы: Phoenix MSTB шаг 5.08 съёмные
• Возможности управления: до 25 обогревателей на канал; ≈50 обогревателей подключаемых по выходам; ориентировочно ~100
• Протоколы: Modbus/Jbus; функции 3, 6, 16; группировка 30 регистров
• Размеры: 22,5 x 101 x 119 мм
• Масса: 148 г
• Крепление: DIN‑рейка
• Температура эксплуатации: -20°C до 80°C
• Влажность: 10–90% RH (без конденсации)
