Декодер TicSwitch®

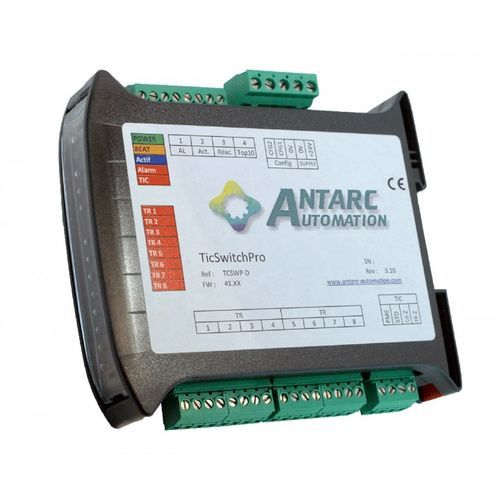

Декодер - TicSwitch® - ANTARC AUTOMATION
Декодер - TicSwitch® - ANTARC AUTOMATION
Декодер - TicSwitch® - ANTARC AUTOMATION - изображение - 2
Декодер - TicSwitch® - ANTARC AUTOMATION - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Описание

Описание
  • Декодер сигналов клиентской телеинформации (TIC) от электронных счётчиков для извлечения текущего тарифного интервала.
  • Информация доступна на 8 безпотенциальных контактах NO.
  • Версия Pro: данные по активной/реактивной энергии и Top10 доступны на OptoMos‑выходах. Выделенный OptoMos‑контакт для аварии «Ошибка сигнала TIC».
  • Питание: 10–30VDC или 85–264VAC в зависимости от версии.


Основные функции
  • 1 оптоизолированный вход TIC (встроенный оптопереключатель) с конфигурацией высокая/низкая импедансность для совместной работы с сторонними системами.
  • 8 TOR‑выходов для тарифных интервалов.
  • Версии Pro и разгрузки: 4 импульсных выхода энергии (OptoMos).
  • Выбор веса импульса (по умолчанию 100 Wh или 10 Wh через внешний перемычку). Версия DN: импульсы до 20 Гц (договора до 720 кВт при 10 Wh/импульс). Версия DH: частота 60 Гц (договора до 2 МВт при 10 Wh/импульс).
  • Не требует специального ПО или оборудования, поставляется готовым к использованию.


Совместимость и поддерживаемые тарифы
  • Совместим с электронными счётчиками Blue (CBE), Yellow (CJE), Green (ICE), LINKY, PME‑PMI, SAPHIR (при наличии TIC‑выхода, 1200 или 9600 бод).
  • Поддерживает счётчики с инъекцией (когенерация, PV, ветровая).
  • Поддерживаемые тарифы:
    • Blue (CBE): до 6 интервалов (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR).
    • Linky (LNK): от 1 до 8 интервалов.
    • Yellow (CJE): 6 интервалов (HPE/HCE/HPH/HCH/P/PM).
    • Green (ICE): до 8 интервалов (PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)).
    • ICE‑4Q Injection, PME‑PMI, SAPHIR: до 8 интервалов в зависимости от конфигурации.


Специальная конфигурация
  • Для ICE‑4Q, PME‑PMI, SAPHIR: возможность настроить декодирование на период потребления или инъекции (перемычка на выделенной клемме).
  • Вторая перемычка: настройка выходов «энергия» (Pro и разгрузка) в зависимости от типа счётчика (например: потребление/инъекция, энергия 1/2, Распределитель/Поставщик).


Области применения
  • АСУ здания / автоматизация зданий (GTB / GTC)
  • Системы управления и оптимизации энергопотребления
  • Мониторинг энергопотребления
  • Снятие нагрузки / делестаж


Технические характеристики / спецификации
  • Каталожный номер (SKU): TCSW‑D
  • Число входов TIC: 1
  • Число TOR‑выходов: 8
  • Релейные выходы: 8 реле 1A / 30VDC - 0,5A / 125VAC (все версии)
  • OptoMos‑выходы (Pro и разгрузка): 4 OptoMos 48V / 200mA AC/DC
  • Питание: 10–30VDC или 85–264VAC (в зависимости от версии)
  • Потребление: тип. 0,7W - 30mA @ 24VDC
  • Подключения: съёмные клеммы Phoenix (MSTB шаг 5.08 для питания; MCV шаг 3.81 / RJ45 для TIC PME‑PMI; MCV шаг 3.81 для выходов)
  • Габариты: 22.5 (Ш) x 101 (В) x 119 (Г) мм
  • Вес: 140 г
  • Крепление: симметричная DIN‑рейка
  • Положение установки: любое
  • Рабочая температура: -20°C до 80°C
  • Влажность окружающей среды: 10 – 90 % RH (без конденсации)
  • Примеры совместимых счётчиков: Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 в зависимости от FW), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY моно/три, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS и др.
