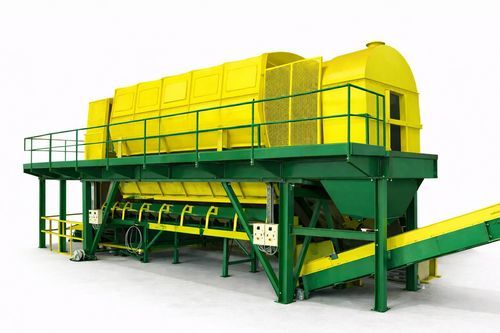

Грубое сито с барабаном

ротационноедля сыпучих материаловвысокая нагрузка

Обзор продукта
Барабанные грохоты (Trommel) — это вращающиеся узлы сортировки, предназначенные для непрерывного разделения сыпучих материалов в промышленных перерабатывающих установках. Они основаны на многолетнем опыте в механическом проектировании и модульной интеграции оборудования.

Базовая рама
Модульная базовая рама, рассчитанная на конструктивную прочность, тихую работу и простую интеграцию в сложные схемы расположения оборудования.

Приводная система
Ведущие, опорные и направляющие колеса покрыты полиуретаном для снижения вибрации и шума при высоких скоростях. Привод рассчитан на промышленные режимы эксплуатации и обеспечивает надежную работу.

Разделение
Секционные ситовые полотна доступны с различными формами и размерами отверстий и имеют защиту от наматывания для предотвращения захвата материала.

Удобство обслуживания
Оснащены широкими обслуживаниями переходными площадками, множеством точек доступа для технического обслуживания, большими контролируемыми дверями безопасности и интегрированным внутренним освещением для облегчения осмотров и работ.

Транспорт и модульная конструкция
Барабанные грохоты строятся из модульных секций, которые можно собирать более чем в 30 конфигурациях. Длина просеивания может быть увеличена до 25 м за счет прямого соединения двух секций. Доступна болтовая версия для упрощения транспортировки и монтажа крупногабаритных моделей.

Технические данные - распространенные длины и диаметры
Барабан грохота: 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
Общая длина (mm): 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
Длина сита (mm): 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
Диаметр сита (mm): 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
Общая ширина (mm): 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
Общая высота (mm): 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
Масса (t): 35 | 33 | 18 + 18,5 | 27 | 24 | 21,7 | 16,2 | 10,3
Наклон (°): 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
Производительность (m³/h): 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

Характеристики / технические спецификации

• Модульная конструкция: более 30 возможных конфигураций
• Длина просеивания расширяема до 25 метров при комбинировании секций
• Базовая рама обеспечивает тихую работу и увеличенный срок службы критических компонентов
• Ведущие/опорные/направляющие колеса с полиуретановым покрытием для снижения вибраций и шума
• Ситовые полотна с различными формами отверстий и защитой от наматывания
• Удобство обслуживания: широкие проходы, множественные доступы, контролируемые двери безопасности и внутреннее освещение
• Доступна болтовая версия для упрощения транспортировки и монтажа крупногабаритных моделей
• Типичные размеры барабана и соответствующая производительность: см. таблицу выше
