Электрический кабель для передачи данных CC102190701.GN

RJ45Ethernetнераспространение пламени

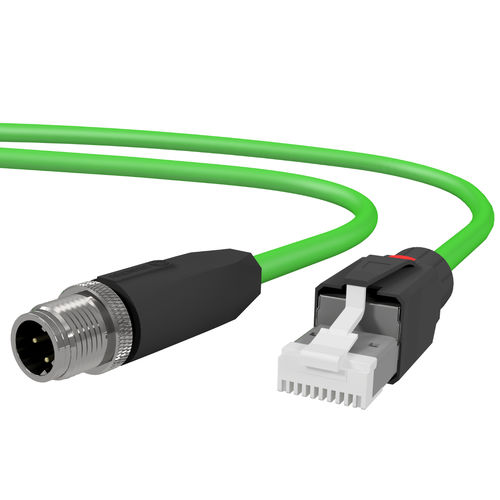

Патч-корд M12 PROFINET с D-кодом с наружной стороны M12 и RJ-45 Области применения: Промышленность Электрические значения Cat.5e SF/UTP 100 Мбит Штекер A Площадка M12 D-код мужской экранированный, формованный Разъем B Разъем RJ-45 для монтажа в полевых условиях Каждый штекер снабжен пылезащитной крышкой Назначение контактов в соответствии со стандартом PROFINET Конструкция кабеля 1. Проводники одножильный голый медный проводник 2x2xAWG22/7 сечение проводника Ø 0,75 мм 4 жилы белого (WI), синего (BL), желтого (YL), оранжевого (OR) цвета 2. Изоляционный проводник Zell-PE Ø 1,5 мм 3. Деформация растяжения центрального заполняющего элемента 4. Внутренняя оболочка из ПВХ-пленки 5. Экранирование фольгой Алюминиевая фольга 6. Общая экранирующая оплетка из луженой меди (покрытие 85%) 7. Внешняя оболочка ПВХ Ø 6,5 +/- 0,2 мм, зеленая Кабель печатный HIGH SCREEN FLEX PROFINET Type B INDUSTRIAL ETHERNET Cat5e 2X2XAWG22/7 PVC Диаметр кабеля Ø 6,5 мм Механические и тепловые характеристики Изоляционный материал в соответствии с DIN EN 50290-2-23 (VDE 0819), таблица L/MD (HD 624.3) (2Y) Изоляционный материал согласно DIN EN 50290-2-21 (VDE 0819), тип соединения TI52 (HD 624.1) Маслостойкий согласно DIN EN 50290-2-22 (VDE 0819), компаунд типа TM54 (4ч/70°C) Температура эксплуатации гибкая установка -10 °C (14 °F) до 70 °C (158 °F) стационарная установка -20 °C (-4 °F) до 70 °C (158 °F) Другие характеристики Соответствие RoHS Соответствие требованиям CE
