Область применения: Промышленная автоматизация
- Электрические значения Cat.5e SF/UTP 100 МГц
- Нормы
○ DIN EN 50290-2-23
○ DIN EN 50290-2-21
○ DIN EN 50290-2-22

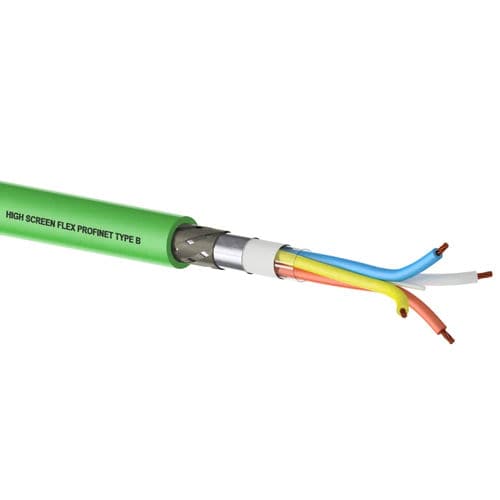

- Конструкция кабеля
○ 1. Проводники одножильный голый медный проводник 2x2xAWG22/7 сечение проводника Ø 0,75 мм 4 жилы белого (WI), синего (BL), желтого (YL), оранжевого (OR) цвета
○ 2. Изоляционный проводник Zell-PE Ø 1,5 мм
○ 3. Деформация растяжения центрального заполняющего элемента
○ 4. Внутренняя оболочка из ПВХ-пленки
○ 5. Экранирование фольгой Алюминиевая фольга
○ 6. Общая экранирующая оплетка из луженой меди (покрытие 85%)
○ 7. Внешняя оболочка из ПВХ Ø 6,5 +/- 0,2 мм, зеленая
- Кабель печатный HIGH SCREEN FLEX PROFINET Type B INDUSTRIAL ETHERNET Cat5e 2X2XAWG22/7 PVC
- Диаметр кабеля Ø 6,5 мм
- Механические и термические характеристики
○ Изоляционный материал в соответствии с DIN EN 50290-2-23 (VDE 0819), таблица L/MD (HD 624.3) (2Y)
○ Изоляционный материал в соответствии с DIN EN 50290-2-21 (VDE 0819), тип соединения TI52 (HD 624.1)
○ Маслостойкость по DIN EN 50290-2-22 (VDE 0819), тип компаунда TM54 (4ч/70°C)
- Другие характеристики
○ Соответствие требованиям RoHS
○ Соответствие требованиям CE
---
