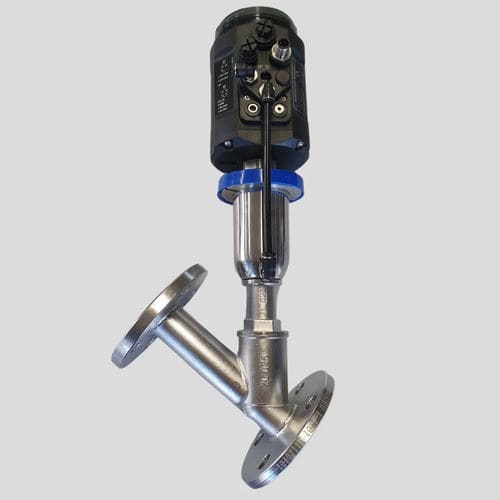

Электропневматический клапан

для контролядля остановкидля воздуха

Регулирующие клапаны, также называемые модулирующими или пропорциональными, являются важнейшими компонентами систем управления потоками жидкости. Фактически они позволяют точно регулировать количество жидкости, проходящей внутри клапана, обеспечивая эффективную и безопасную работу. Это стало возможным благодаря созданию контура управления, состоящего из клапана с равнопроцентным или параболическим затвором, с помощью датчика PT100 в случае регулирования температуры, расходомера в случае регулирования расхода и реле давления в случае регулирования давления. Эти компоненты напрямую взаимодействуют с ПЛК, который посылает сигнал 4–20 мА на позиционер или преобразователь, тем самым осуществляя управление клапаном. Последнее происходит через электропневматический преобразователь или благодаря электропневматическому позиционеру: приборам, преобразующим аналоговый электрический сигнал от 4 до 20 мА, поступающий от ПЛК, который развивается пропорционально давлению воздуха: по мере увеличения аналогового сигнала давление воздуха будет расти и, следовательно, по мере уменьшения одного из двух параметров другой будет уменьшаться. Затем сигнал поступает в пневматический сервопривод клапана, где изменения давления воздуха изменяют положение затвора, создавая изменения в выходной жидкости, обнаруживаемые датчиками (датчик PT100, расходомер, реле давления), которые полезны для передачи выходных данных в ПЛК, контур управления которого, в зависимости от установленных значений, будет действовать соответствующим образом и поддерживать требуемые параметры с максимальной точностью.
