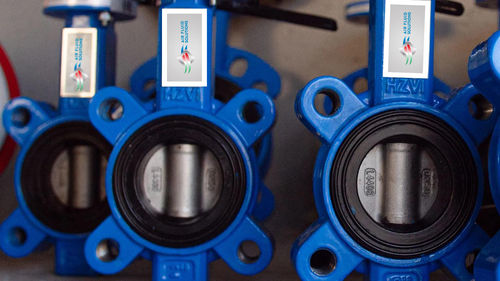

Клапан поворотный затвор

пневматическийэлектрическийс рычагом

Дисковые затворы WAFER и LUG — это изделия, как и шаровые краны, оснащенные поворотом на 90°. Выбранный из-за своей уменьшенной толщины и компактности, этот тип компонентов обеспечивает превосходное соотношение цены и качества. Говоря о конструкционных особенностях, поворотные дисковые затворы WAFER и Lug состоят из четырех основных элементов: корпуса клапана, изготовленного из различных материалов, диска, который позволяет открывать и закрывать проход жидкости через клапан, центрального вала, который гарантирует перемещение диска на 90° благодаря специальному рычагу или пневматическим или электрическим приводам, и, наконец, уплотнительной прокладки, называемой втулкой, изготовленной из эластомеров типа NBR, BUNA, EPDM, VITON или PTFE. Дисковые затворы WAFER и LUG достигают значительных размеров, от DN 40 до DN 1600. Они представляют собой узлы, оснащенные десятипозиционным ручным рычагом, способным частично (при необходимости) перекрывать проход жидкости до DN 200. Они также оснащены редукторами, которые действуют благодаря маховику, размер которого варьируется в зависимости от DN. Маховик также позволяет частично открывать и/или закрывать подачу жидкости. Кроме того, в ситуациях, когда выбирается автоматическое управление, достаточно будет убрать рычаг и добавить к клапанам пневматические, электрические и гидравлические приводы. Но в чем разница между дисковыми затворами WAFER и дисковыми затворами LUG? Затвор дисковый WAFER устанавливается между двумя фланцами с помощью длинных винтов, которые позволяют затвору прикрепиться к двум фланцам, создавая единый полностью герметичный элемент.
