Механическая обработка ПТФЭ

PEEKABSполиметилметакрилата

Обзор
Токарно-фрезерная обработка широкого спектра пластмасс — от обычных до инженерных и суперинженерных материалов (PEEK, PTFE/тефлон, PCTFE, MC-нейлон различных марок, POM, PMMA/акрил, ABS, бумажный бакелит, Unilet и т.д.). Включены операции: обработка на ЧПУ/фрезерные работы, токарная обработка, проволочная электроэрозия. Выполняем ультра-мелкосерийные заказы от 1 чертежа/1 детали; опыт в прототипировании, опытно-конструкторских работах и изготовлении деталей для промышленных, медицинских, пищевых и полупроводниковых производств.

Примеры обработанных деталей

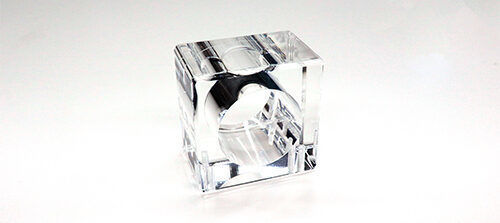

Акриловый блок | PMMA (акрил)
Название: Акриловый блок
Материал: PMMA (прозрачный)
Размеры: X60mm × Y60mm × Z40mm
Примечание: Полировка для повышения прозрачности
Применение: Компонент для демонстрационной машины

Контактная головка | PEEK
Название: Контактная головка
Материал: PEEK
Размеры (малый): X36mm × Y28mm × Z32mm
Размеры (большой): X70mm × Y32mm × Z28mm
Примечание: —
Применение: Деталь для оборудования по производству полупроводников

Держатель для фиксации | MC-нейлон (вставка HeliCoil)
Название: Держатель для фиксации
Материал: MC-нейлон
Размеры: X140mm × Y140mm × Z10mm (центр φ90mm)
Примечание: Вставка HeliCoil
Применение: Образец детали с HeliCoil

Блок позиционирования | POM (черный) | вставка HeliCoil
Название: Блок позиционирования
Материал: POM (черный)
Размеры: X80mm × Y50mm × Z8mm
Примечание: Вставка HeliCoil
Применение: Фиксация детали на конвейерной линии

Пластиковый фланец | MC-нейлон | вставка HeliCoil
Название: Пластиковый фланец
Материал: MC-нейлон
Размеры: малый диаметр φ70mm × L15mm
Примечание: HeliCoil
Применение: Фланец для крепления подшипника

Прототип визуализации потока | PMMA (акрил)
Название: Прототип визуализации потока
Материал: PMMA
Размеры: X100mm × Y234mm × Z8mm
Примечание: Прототип
Применение: Исследовательский прототип (важна визуализация)

Пластина | ABS
Название: Пластина
Материал: ABS
Размеры: X140mm × Y60mm × Z8mm
Применение: Узлы удержания деталей или облегчённые компоненты

Оснастка | POM / PTFE / MC-нейлон
Название: Оснастка (комплект для транспортного робота)
Материал: POM / PTFE / MC-нейлон
Размеры: —
Применение: Комплексная поставка оснастки для транспортного робота (обработка методом резания)

Прототип шестерни | MC-нейлон (MC901)
Название: Прототип шестерни
Материал: MC-нейлон (MC901)
Размеры: φ100mm
Применение: Шестерни для транспортного робота (акцент на износостойкость и прочность)

Захватная губка | Sumika Super S1000
Название: Захватная губка
Материал: Sumika Super S1000 (изоляционный супер-пластик)
Примерные размеры: φ10mm / X15mm × Y20mm × Z12mm (варьируется в зависимости от случая)
Примечание: Сверхточная обработка (напр., щель 0.7mm с допусками в пределах 0.01mm)
Применение: Оборудование для производства полупроводников (высокие требования к точности)

Пластина транспортировочная | MC-нейлон (MC703HL) | антифрикционный класс
Название: Пластина транспортировочная
Материал: MC-нейлон (MC703HL, антифрикционный класс)
Размеры: φ130mm (пример)
Примечание: Низкое трение, предназначена для безсмазочной транспортировки
Применение: Транспортировочные части для полупроводникового оборудования

Корпус | PTFE
Название: Корпус
Материал: PTFE (напр., тетрафторэтиленовая смола)
Размеры: X90mm × Y53mm × Z40mm
Применение: Лотки для хранения пластин полупроводников, высокая точность и бесконтактность

Другие примеры
Профильные пластины (бумажный бакелит), изоляционные направляющие (Unilet), держатели (PMMA с прессовой посадкой штифтов) и многие другие пластмассы имеют подтверждённый опыт обработк
Поддерживаемые процессы

• ЧПУ-обработка / фрезерование
• Токарная обработка
• Листовая обработка / лазер / сварка
• Изготовление сварных конструкций (гибка / сварка)
• Проволочная электроэрозия / EDM
• Пластиковая механическая обработка (от единичных изделий до мелких серий)
• Обработка крупногабаритных деталей / длинномерных заготовок
• Закалка (термообработка) / шлифовка
• Дополнительные операции (вставка HeliCoil, запрессовка штифтов, полировка и т.д.)

Материалы и особенности

• Обрабатываемые материалы: PEEK, PTFE (Teflon), PCTFE, MC-нейлон (различные марки), POM, PMMA, ABS, бумажный бакелит, Unilet и т.д.
• Ультра-мелкие серии: от 1 чертежа / 1 детали
• Подходит для прототипирования и разработки до мелкосерийного производства
• Возможны дополнительные операции: вставка HeliCoil, запрессовка штифтов, полировка (зеркальная отделка) и др.
• Опыт в полупроводниковой, медицинской, пищевой и промышленной областях
• Высокая точность: например, щель 0.7mm с допусками порядка 0.01mm (в зависимости от случая)

Технические характеристики / спецификации

• Тип услуги: Механическая обработка пластмасс (ЧПУ, токарная, проволочная электроэрозия и др.)
• Минимальный тираж: От 1 изделия (возможны ультра-мелкие серии)
• Основные материалы: PEEK, PTFE, PCTFE, MC-нейлон (MC901 / MC703HL и др.), POM, PMMA, ABS, бумажный бакелит, Unilet и т.д.
• Типичный диапазон размеров: от нескольких мм до φ130mm (зависит от изделия)
• Типичные дополнительные операции: вставка HeliCoil, запрессовка штифтов, полировка зеркалом, обработка антифрикционных классов
• Применения: детали для полупроводникового оборудования, медицинские компоненты, детали для пищевого оборудования, транспортные детали, оснастка и т.д.
• Подтверждение высокой точности: контроль допусков до порядка 0.01mm (условия зависят от случая)
