Временный рефлектометр CA7027
переносной

временный рефлектометр
временный рефлектометр
временный рефлектометр
временный рефлектометр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
переносной, временный

Описание

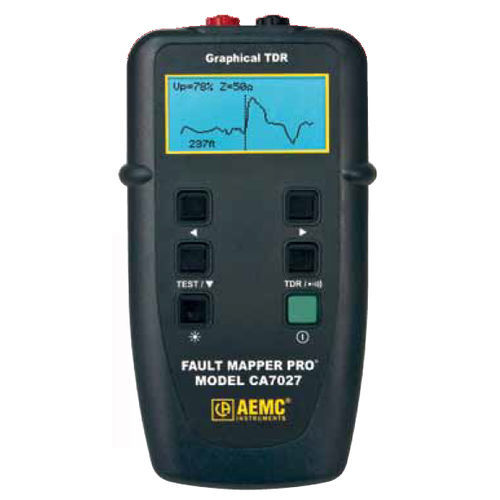

Fault Mapper Pro® модели CA7027 - это ручной графический рефлектометр временной области TDR, предназначенный для выявления и локализации повреждений в силовых и коммуникационных кабелях при наличии доступа только к одному концу. Fault Mapper Pro® измеряет длину кабеля и указывает длину и расстояние до кабельных повреждений в диапазоне от 9 до 19 000 футов (от 3 до 6000 м) практически на любом типе кабеля. Прибор подает серию импульсов в тестируемый кабель. Скорость распространения импульсов определяется типом кабеля и называется скоростью распространения (Vp) кабеля. Скорость распространения регулируется в диапазоне от 1 до 99 %, что обеспечивает точную калибровку по тестируемому кабелю. Технические характеристики Диапазон (@ Vp=70%) - 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19000 футов (ручное управление диапазоном) Точность - 1% ± от диапазона Разрешение - Приблизительно 1% от выбранного диапазона Минимальная длина кабеля - 1,5 фута (0,5 м) Скорость распространения (Vp) - Регулируется от 1 до 99% Выходной импульс - 5 В (от пика до пика) в разомкнутой цепи Выходной импеданс - 25, 50, 75, 100Ω (выбирается) Скорость сканирования - 2 сканирования/секунду или сканирование удерживается Разрешение дисплея - графический ЖК-дисплей 128x64 пикселей Подсветка - голубая электролюминесцентная Генератор тона - осциллирующий 810 - 1110 Гц Тональный приемник/кабелеискатель - модель TR03 - поставляется в качестве аксессуара (в комплект не входит) Защита по напряжению - 250 В переменного тока Источник питания - 4 щелочные батарейки 1,5 В AA (входят в комплект) Автоматическое отключение питания - можно выбрать 1, 2, 3, 4 минуты или отключить Размеры - 6,5 x 3,5 x 1,5" (165 x 90 x 37 мм) Вес - 12 унций (350 г) Температура эксплуатации - от 14 до 122°F (от -10° до 50°C) Температура хранения - от -4 до 158°F (от -20 до 70°C) Степень защиты от проникновения (IP) - IP54 ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ - EN 61326-1 Соответствие требованиям безопасности - IEC 61010-1, EN 60950

---
