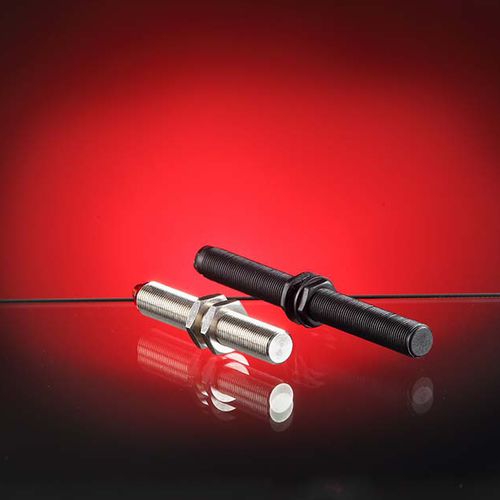

Магнитный датчик с эффектом Холла SHC - 12L series

Эти электронные магнитные датчики работают на основе эффекта Холла. Это означает, что они генерируют выходной сигнал, когда на их чувствительную область воздействует магнитное поле, создаваемое постоянным магнитом. Как и в случае с индуктивными датчиками, выходной сигнал является очень точным, повторяемым и быстрым, но при этом они обладают дополнительным преимуществом - очень большим рабочим расстоянием и уменьшенными механическими размерами. Подобные характеристики присущи только магнитным датчикам герконового типа, однако такие устройства чувствительны к вибрациям и механическим ударам, которые не влияют на электронные магнитные датчики на основе эффекта Холла. Датчики поставляются в цилиндрическом или параллелепипедном корпусе М12х1 (см. технические характеристики), имеют разъемное или проводное подключение, индикаторный светодиод, логику выхода NPN и PNP с нормально разомкнутым или замкнутым контактом в моностабильном исполнении и логику выхода NPN+PNP с нормально разомкнутым контактом в бистабильном исполнении. МОНОСТАБИЛЬНЫЕ МОДЕЛИ - При воздействии на чувствительную зону датчика статического магнитного поля, независимо от полярности, выход изменяет состояние, немедленно возвращаясь в исходное состояние после снятия поля. БИСТАБИЛЬНЫЕ МОДЕЛИ - Если на чувствительную зону датчика воздействует статическое магнитное поле северной полярности, то выход переходит в замкнутое состояние, оставаясь в нем до тех пор, пока поле не сменится полем южной полярности, после чего выход возвращается в разомкнутое состояние.
