Входной ток ±20мА, 4 ~20мА, 0 ~20мА
Входной импеданс ток: 120 Ω
Скорость выборки 2,5 пробы/секунды на канал
Протокол связи: Modbus RTU
Введение

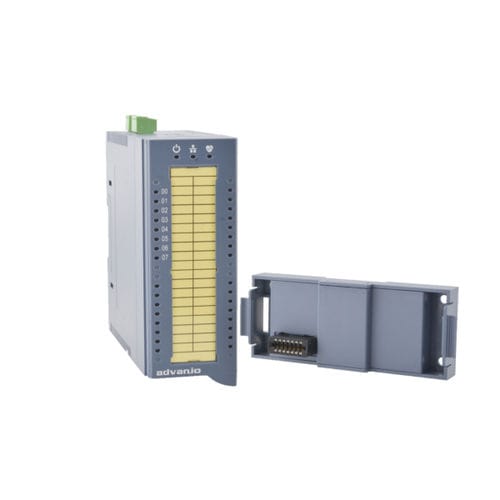

W-M1B109 / W-M1B110, 8 и 16-канальные токовые аналоговые модули ввода обеспечивают гибкость и разнообразие для различных видов приложений промышленной автоматизации. Он способен подключаться к датчикам и оборудованию, используемому на объекте, и делает пользователей хорошими благодаря удобной конфигурации.
Спецификация
аналоговый вход
Каналы16
Входной типCurrent
Диапазон тока ±20 мА, 4-20 мА, 0-20 мА
Обнаружение выгорания 4-20 мА
Скорость выборки 2,5 пробы / секунды на канал
Резолюция 16-бит
Точность
± 0,1% ТЭО
Входной ImpedanceCurrent: 120 Ω
Span Drift± 25 ppm/ºC
Нулевой дрейф ± 6 мкВ/ºC
Защита входного напряжения ± 36 В
Независимая настройка каналаДа
Общие сведения
Интерфейс
RS-485
Протокол связиМодбас RTU
Скорость передачи данныхСкорость передачи данных от 1200 до 15,2 кбит/с
Расстояние связи 1,2 км на скорости 9,6 кбит/с
Потребляемая мощность 2,8 Вт при 24 В пост. тока
Требуемая мощность10 - 60 В пост. тока
Внутримодульная изоляция, Feldd-to-Logic2500 VDC
Watchdog TimerSystem (1,6 секунды исправлено)
Индикаторы СИД PWR, Comm, Prog, Состояние
Экологический
Температура от -25 до +70 ºC (Эксплуатационная); от -30 до +75 ºC (Хранение)
HumidityOperating Relative Humidity: от 10% до 90% (без конденсации)
Измерение
Вес 65г
Размеры472мм х 121мм х 120мм
---
