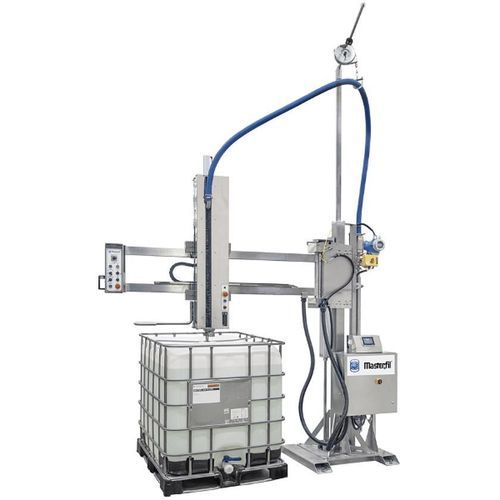

Полуавтоматическая наполнительная машина

для бочеккоробовIBC

Обзор
Надежное решение для розлива жидкостей в бочки, IBC и крупные емкости. Наливная машина с качающейся стрелой и расходомером, разработанная для высокой производительности, точности и безопасной эргономичной эксплуатации.

Сведения о продукте

• Высокопроизводительный розлив
  Обрабатывает объемы от 20 л до 1 000 л, типичная производительность около 200 л/мин в зависимости от продукта и конфигурации.
• Точная работа
  Точность розлива до ±0,2% для снижения потерь продукта и повышения отдачи.
• Широкая область применения
  Подходит для бочек, IBC и крупных паллетных емкостей; может выступать резервной установкой для мелкой тары.
• Удобство оператора
  Качающаяся стрелa с регулировкой по высоте обеспечивает безопасный доступ и снижает нагрузку оператора.
• Быстрая переналадка
  Управление по рецептам обеспечивает быстрые и повторяемые смены продукта и емкости.
• Готовность к автоматизации
  Возможность одновременного наполнения двух паллет; опциональные рольганги или гравитационные конвейеры для оптимизации подачи/выдачи.
• Прочное исполнение
  Гигиеничное исполнение из нержавеющей стали 316L с PTFE в контактных частях для жестких условий эксплуатации.
• Совместимость с жидкостями
  Подходит для жидкостей от низкой до высокой вязкости; конфигурируем для пенящихся и непенящихся продуктов.
• Опция ATEX
  Может быть выполнена в ATEX-исполнении для воспламеняющихся продуктов (до Zone 1 IIB 2G T4 при необходимости).

Применение и размеры емкостей

• Малые бочки: 20 л–30 л
• Стандартные бочки: 60 л–200 л
• 1 000 л IBC
• Крупные паллетные емкости

Технические характеристики (таблица)
Типичная точность розлива — ±0,2%
Диапазон объёмов заполнения — 20 - 1000 L
Типичная производительность — Зависит от применения, обычно 200 л/мин
Высота машины — 4057 мм (в зависимости от спецификации)
Ширина машины — 820 мм (в зависимости от спецификации)
Длина машины — 2861 мм (в зависимости от спецификации)
Стандартное электропитание — 240V / 400VAC, 3PH + N + Earth, 50/60 Hz
Рабочее давление сжатого воздуха — 6 бар (0,6 MPa)
Классификация зоны ATEX — Возможна до Zone 1 IIB 2G T4


Эксплуатационные функции

• Рецептурное управление для сохранения параметров продукта/емкости и ускорения настройки.
• Регулируемая по высоте качающаяся стрела для безопасного доступа к емкостям и паллетам разной высоты.
• Опциональные конвейеры и конфигурации обработки паллет для интеграции в автоматизированные линии.

Технические характеристики

• Типичная точность розлива: ±0,2%
• Диапазон объёмов: 20 - 1000 L
• Типичный проход: ~200 л/мин (в зависимости от применения)
• Материалы конструкции: нержавеющая сталь 316L; контактные детали из PTFE
• Габариты машины (типичные): H 4057 мм × W 820 мм × L 2861 мм
• Электрика: 240V / 400VAC, 3PH + N + Earth, 50/60 Hz
• Сжатый воздух: 6 бар (0,6 MPa)
• Опциональная ATEX-конфигурация: до Zone 1 IIB 2G T4
• Подходит для жидкостей от низкой до высокой вязкости; опциональные гравитационные/роликовые конвейеры для обработки паллет
