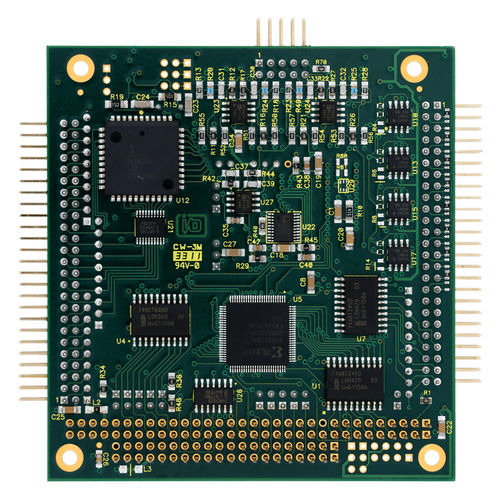

Аналоговый выход:
-4 канала, разрешение 12 бит
-Выбираемые однополярные или биполярные диапазоны 0-5В, 0-10В, ±5В, ±10В
-100K преобразований в секунду
-преобразование 3 мА
Цифровой вход/выход:
-24 параллельных бита (два 8-битных порта, два 4-битных порта)
-поглощение 64 мА, источник 32 мА (порты A и B)
-Входы/выходы подтянуты к 5 В
-Детектор изменения состояния на порту C
-Тип 82C55 PPI режим 0 (1 и 2 опционально)
-Промышленный стандартный 50-контактный коллектор
Таймер/счетчик: Тип 82C54 (3×16 бит)
-Режимы, поддерживаемые программным обеспечением:
-Три 16-битных типа 82C54
-Счетчик событий, частотный выход
-Измерение частоты и импульсов
Разъемы ввода/вывода:
-Два 50-контактных разъема промышленного стандарта
ГИБКОСТЬ
Следующие функции доступны в различных конфигурациях, что дает пользователю возможность указать именно то, что необходимо. Прерывания включаются или выключаются индивидуально или глобально с помощью программного обеспечения. Для определения источника прерывания предусмотрен регистр состояния.
АНАЛОГОВЫЕ ВЫХОДЫ
Выходные диапазоны 0-5 В, 0-10 В, ±5 В и ±10 В выбираются в полевых условиях с помощью перемычек. Обратите внимание, что четыре преобразования могут выполняться одновременно, и что, поскольку ЦАПы имеют двойную буферизацию, данные для следующего преобразования могут загружаться одновременно.
ТАЙМЕРЫ СЧЕТЧИКА
В схеме используется 82C54 (3 шестнадцатибитных счетчика/таймера). Пользователь имеет доступ к стробу, тактовым и выходным сигналам каждого счетчика/таймера. Выход второго счетчика может быть использован для генерации прерывания. Программный пакет поддерживает подсчет событий, вывод частоты, измерение импульсов и частоты.
ЦИФРОВОЙ ВХОД/ВЫХОД
В схеме используется ИПП 82C55A с поддержкой режима 0. Порты A и B (16 линий) буферизованы и подтянуты к 5 В. Порт C имеет функцию обнаружения изменения состояния.
---
