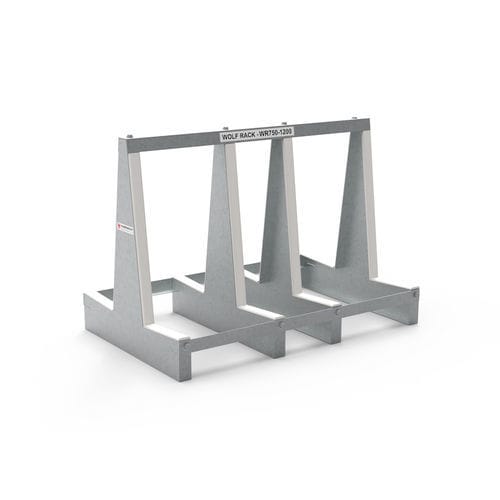

Транспортный операторский кран WR750-1200

для листового металласо стойками

Общее
Wolf Rack — это транспортная стойка с A-образной рамой, изготовленная из листовой стали толщиной 2 мм. Модульные A-рамки имеют открытую конструкцию. Верхние части отдельных A-рамок содержат вставные заклёпочные гайки (rivet nuts) и закреплены болтами на U-образной стяжной балке с помощью самовыравнивающихся болтов. Несущие балки вставляются в прорези у основания каждой A-рамки и также фиксируются самовыравнивающимися болтами, ввернутыми в вставные заклёпочные гайки, постоянно закреплённые у основания рам. Такая конструкция обеспечивает жёсткое соединение и позволяет смонтировать изделие одним рабочим с использованием одного инструмента.

Особенности

• Модульные транспортные стойки из A-рамок, сформированных из листовой стали 2 мм.
• Несущие поверхности рам покрыты резиной и наклонены внутрь; перпендикулярные опорные поверхности имеют амортизирующее резиновое покрытие для защиты и удержания грузов.
• Несущие поверхности расположены как можно ниже в A-раме, чтобы минимизировать высоту подъёма при погрузке/выгрузке и при этом обеспечить место для вил погрузчика и тележек.
• Лёгкая, но прочная конструкция; простота сборки и разборки.
• Конструкция позволяет уменьшить габариты до компактного размера для транспортировки пустого изделия одним рабочим с одним инструментом.
• Сборка из небольшого числа деталей сокращает время монтажа/демонтажа.
• Сжатые Wolf Racks достаточно лёгкие, чтобы их можно было вручную загрузить в фургон или на грузовик для возврата.

Опции

• Приставные защитные стойки для прижатия перевозимых объектов к A-раме, обеспечивающие безопасность при транспортировке крупных объектов (например, плит из камня или стекла) при перемещении по бетонному полу на производстве или на строительных площадках.
• Быстросъёмные колёса и ручки, устанавливаемые теми же болтами и инструментами, что и при сборке рамы.
• Aardwolf предлагает множество вариантов Wolf Rack (примеры: WR750-1200, WR1270-1200, WR1270-1600, WR1270-2000; модели Pocket: WRP1270-1200, WRP1270-1600, WRP1270-2000).

Технические характеристики
WR750-1200:
Метрическая - Имперская
Допустимая рабочая нагрузка: 1000 kg - 2204 lb
Ширина каждой стороны: 276 mm - 10.5"
Вес: 37 kg - 81.6 lb

WR750-1600:
Метрическая - Имперская
Допустимая рабочая нагрузка: 1000 kg - 2204 lb
Ширина каждой стороны: 276 mm - 10.5"
Вес: 52 kg - 115 lb
Габариты: - -

WR750-2000:
Метрическая - Имперская
Допустимая рабочая нагрузка: 1200 kg - 2645 lb
Ширина каждой стороны: 276 mm - 10.5"
Вес: 62 kg - 137 lb
Габариты: - -

Дополнительная информация
Патент заявлен

Технические спецификации

• Наименование продукта: Wolf Rack
• Производитель / Бренд: Aardwolf
• Конструкция: A-образная рама из листовой стали 2 мм
• Сборка: вставные заклёпочные гайки и самовыравнивающиеся болты в U-образную стяжную балку; несущие балки вставляются в прорези у основания A-рам
• Защита: резиновое покрытие несущих поверхностей и амортизирующие перпендикулярные опорные поверхности
• Предназначено для минимальной высоты подъёма при обеспечении доступа вил погрузчика и тележек
• Модульность: модульные A-рамки для простой сборки/разборки; уменьшение до компактного размера для отправки одним рабочим с одним инструментом
• Опции: приставные защитные стойки; быстросъёмные колёса и ручки
• Доступные варианты: WR750-1200, WR1270-1200, WR1270-1600, WR1270-2000, WRP1270-1200, WRP1270-1600, WRP1270-2000
• Статус патента: Патент заявлен
