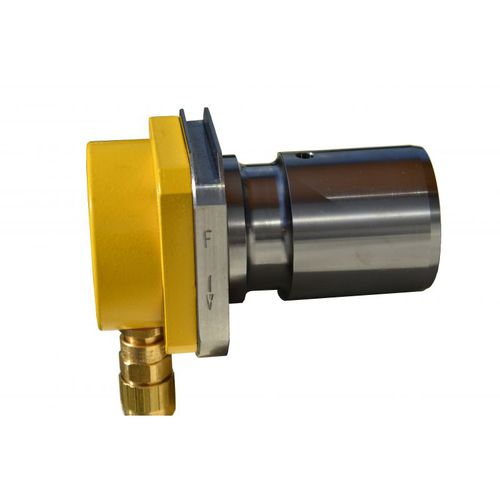

Современный тензодатчик, использующий уникальный, частотно-ориентированный метод.
- Низкоомерной импедансный частотный выход, обеспечивающий высокую помехоустойчивость к электромагнитным помехам.
- Не требуется усиления сигнала с помощью кабеля с одной парой проводов
- Измеряет растягивающие или сжимающие силы.
- Датчик Приварен к измеряемому объекту, что обеспечивает прочное и стабильное соединение.
- Прочный и герметично закрытый в соответствии с MIL-STD-883-A.
- Выдерживает 10-кратную перегрузку без сбоев.
- Сборка датчика сертифицирована для использования во взрывоопасной зоне 1 Atex II2 GD EEx d IIB T6
Основным принципом работы S-сенсора является то, что собственная частота вибрационной полосы изменяется в зависимости от напряжения в полосе, сердце S-сенсора представляет собой S-образную металлическую полоску, прикрепленную с обоих концов к металлическому кольцу. При деформации кольца изменяется собственная частота колебаний полосы.
Эта частота определяется как напряжение переменного тока в катушке, расположенной рядом с полосой. Деформация кольца осуществляется с помощью двух угловых кронштейнов, приваренных к кольцу и напряженным стальным конструкциям. Кольцо, S-образная полоса и катушка герметично закрыты внутри корпуса из нержавеющей стали, что приводит к возникновению сильных вибраций, вызванных регулярными короткими импульсами в катушке.
Эта же катушка используется для определения частоты полосы, которая возбуждается регулярными короткими импульсами в катушке.
---
