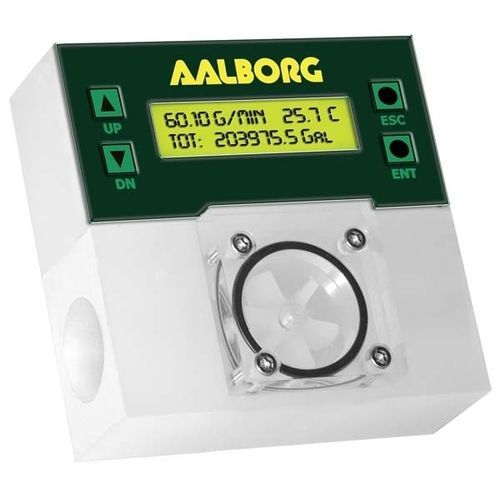

Лопастной измеритель PWE для измерения расхода жидкости.
Особенности дизайна
oПоставляет до 23 инженерных единиц (включая одну, определяемую пользователем)
oДва программируемых сумматора (основной и пилотный) указывают общий объем жидкости
oПрограммируемые пределы сигнализации высокого и низкого расхода с заданным интервалом задержки
oПрограммируемые пределы сигнализации при высоких и низких температурах с заданным интервалом задержки (опционально)
два набора программируемых пользователем оптически изолированных выходов
аналоговые (через перемычки) выходы 0-5 В пост. тока или 4-20 мА расхода и температуры (опционально)
oFlow Импульсный выход (3,3 В пост. тока CIMOS)
Цифровой интерфейс (RS-232 или RS-485)
oMulti-Drop Capability до 256 единиц (опция RS-485)
Экстенсивная самодиагностика с индикацией на ЖК-дисплее (опционально)
Олокальная клавиатура и ЖК-дисплей 2x16 символов с регулируемой подсветкой (опционально)
Защита от неблагоприятных погодных условий в соответствии со стандартом IP65
oFree AALBORG конфигурационное и калибровочное программное обеспечение (RS-232/RS-485)
Принципы деятельности
Жидкость, протекающая через устройство, вызывает вращение лопастного колеса. По мере того, как магниты, встроенные в лопастное колесо, вращаются мимо датчика, генерируются электрические импульсы, частота которых пропорциональна расходу. Количество импульсов за требуемый интервал времени и К-фактор (количество импульсов/галлон) позволяют вычислить расход и объем, проходящий через агрегат. Схемы ЦПУ и кондиционера сигналов на плате выполняют точные расчеты расхода и общего объема, цифровую связь и обеспечивают аналоговые выходные сигналы 0-5 В пост. тока или 4-20 мА. В энергонезависимой памяти хранятся все специфические для аппаратного обеспечения и программируемые переменные, в том числе таблица линеаризации потока.
---
