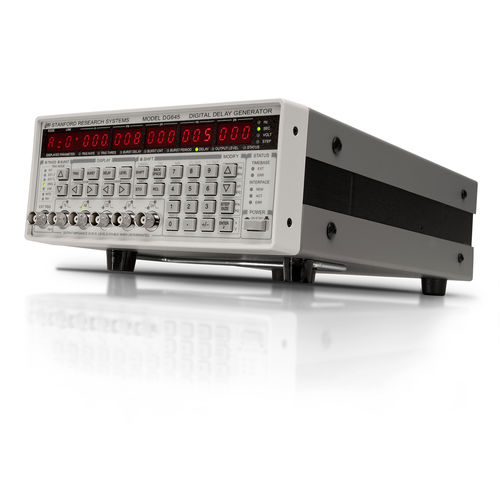

Генератор запаздывания DG645
импульсныйпрограммируемыйцифровой

генератор запаздывания
генератор запаздывания
генератор запаздывания
генератор запаздывания
генератор запаздывания
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
запаздывания, импульсный
Варианты и аксессуары
программируемый, цифровой

Описание

DG645 - это универсальный цифровой генератор задержки/импульсов, который обеспечивает точно определенные импульсы с частотой повторения до 10 МГц. Прибор имеет ряд усовершенствований по сравнению с более старыми моделями - меньший джиттер, более высокая точность, более высокая частота срабатывания и большее количество выходов. DG645 также имеет интерфейсы Ethernet, GPIB и RS-232 для управления прибором через компьютер или сеть. Временные характеристики генератора задержки Все цифровые генераторы задержки измеряют временные интервалы путем подсчета циклов быстрого тактового генератора (обычно 100 МГц). Большинство цифровых генераторов задержки также имеют короткие программируемые аналоговые задержки для получения временных интервалов с более тонким разрешением, чем тактовый период. К сожалению, неопределенность временного интервала на один тактовый цикл (обычно 10 нс) может возникнуть, если триггер не находится в фазе с тактовым генератором. DG645 устраняет временную неопределенность путем измерения времени срабатывания триггеров относительно внутреннего тактового генератора и компенсации аналоговых задержек. Этот подход уменьшает джиттер примерно на 100× и позволяет внутреннему генератору частоты работать с любой частотой, а не только с частотой, кратной тактовой. Триггер DG645 имеет множество режимов срабатывания. Внутренний генератор частоты с периодом джиттера менее 100 пс может быть установлен в диапазоне от 100 мкГц до 10 МГц с разрешением 1 мкГц. Внешний вход триггера с регулируемым порогом и наклоном может запускать цикл синхронизации, серию циклов или одиночный выстрел. Одиночный выстрел может быть вызван нажатием клавиши. Линейный триггер работает синхронно с сетью переменного тока. Вход блокировки триггера на задней панели позволяет отключить триггер или любой из импульсных выходов во время цикла синхронизации.

---
