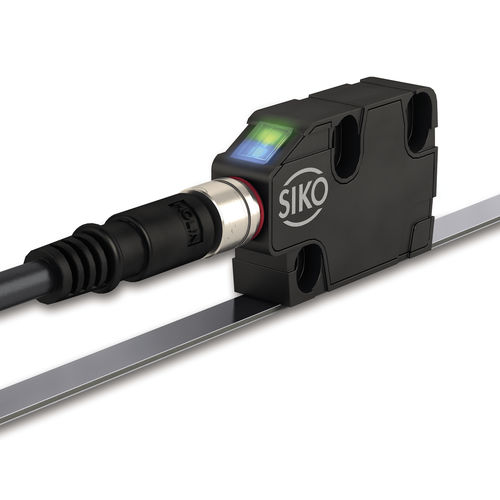

Линейный датчик положения MSC500

угловойбесконтактныймагнитный

Магнитный датчик MSC500 Компактный датчик, инкрементный, цифровой интерфейс, разрешение 1 мкм Магнитный датчик MSC500 имеет большой многоцветный светодиодный индикатор состояния, который облегчает пользователям ввод в эксплуатацию и контроль функционирования. Правильное расстояние между калибром и датчиком можно контролировать визуально. Благодаря штекерному соединению непосредственно на головке датчика, MSC500 также подходит для использования в очень ограниченном пространстве. В результате установка осуществляется быстро и просто, что, естественно, означает снижение затрат. Кроме того, датчик MSC500 включает в себя все цифровые сигналы квадратной волны. Это позволяет оценивать сигналы A/B, инвертированные сигналы и сигналы периодического индекса с помощью одного и того же датчика. Профиль MSC500: Макс. разрешение 1 мкм Макс. 200000 импульсов/оборот в комбинации с MR500 или MBR500 (160 полюсов) Точность повторения ±0,005 мм Светодиодный индикатор состояния со встроенным контролем расстояния Работает с магнитной лентой MB500/1, магнитным кольцом MR500, кольцом с магнитной лентой MBR500 Механические данные Характеристика - Технические данные - Дополнительная информация Корпус - синтетический материал blacx - Расстояние считывания датчика/ленты - 0,1 ... 2 мм - опорный сигнал I - 0,1 ... 1,5 мм - опорный сигнал R - 0,4 ... 1 мм - эталонный сигнал FR Расстояние считывания датчика/кольца - 0,1 ... 2 мм - опорный сигнал I - 0,1 ... 1,5 мм - опорный сигнал R ■ Скорость перемещения/ окружная скорость Скорость перемещения/ окружная скорость Vmax [м/с] Разрешение/ - 0,001/1250 - 4,00 - 3,20 - 1,60 - 0,80 - 0,32 - 0,20 - 0,10 - 0,05 - 0,03 - 0,01 Масштабный коэффициент - 0,005/250 - 20,00 - 16,00 - 8,00 - 4,00 - 1,60 - 1,00 - 0,50 - 0,25 - 0,13 - 0,06 - 0.01/125 - 25.00 - 25.00 - 16.00 - 8.00 - 3.20 - 2.00 - 1.00 - 0.50 - 0.25 - 0.12
