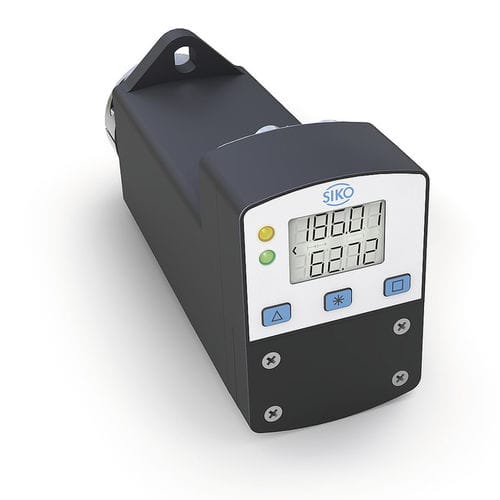

Привод AG06 Fieldbus
Полевая шина
Компактный и мощный привод для автоматического позиционирования.
Профиль AG06 Fieldbus:
простая установка, дополнительная муфта не требуется
полый вал из нержавеющей стали, армированный стекловолокном корпус
бесщёточный электродвигатель 24 В пост. тока с длительным сроком службы
твёрдый датчик абсолютного отсчёта, технология магнитного считывания
2-строчный ЖК-дисплей для значения цели и положения и клавиши управления
2 светодиода для руководства пользователя
встроенный интерфейс RS485 или CANopen
Встроенный позиционный контроллер
Технология монтажа компонентов M8 + M12
Механические данные
Характеристика - Технические данные - Дополнительная информация
Вал - нержавеющая сталь -
Корпус - стеклопластик, армированный стекловолокном -
Зажимное кольцо - нержавеющая сталь -
Штифт крутящего момента - нержавеющая сталь -
Номинальный крутящий момент/номинальная скорость - 7 Нм при 30 об/мин ±10 % - i = 188
- 13 Нм при 15 об/мин ±10 % - i = 368 {14 Нм временно прим. момент отрыва)
Режим работы - прерывистый режим S3: 25 % постоянного тока. 10 мин. - EN 60034-1
Вес - -0,9 кг -
Электрические данные - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 24 В пост. тока ±10 % - защита от обратной полярности. выходной каскад
- 24 В пост. тока ±10 % - защита от обратной полярности. управление
Потребление тока - 2,42 А - макс. админ. при заданной точке 100% {выходной каскад)
Входная мощность - -58 Вт - выходной каскад
Аккумулятор - CR2477N, 3 В литий. 950 мАч -
Срок службы аккумулятора - -5 лет {с) - в зависимости от условий окружающей среды
Параметр st orage - 106 цидов - также относится к калибровочным операциям
Номинальный ток - 2,2 A ± 10% - при макс. допустимом крутящем моменте {выходной каскад)
- <60 мА - при 24 В постоянного тока {контроль)
Диапазон отображения/дисплея - 5-разрядный ЖК-дисплей 7-сегментный. -высота 7 мм - точки дедукции. 2 ряда. седальные харадеры
---
