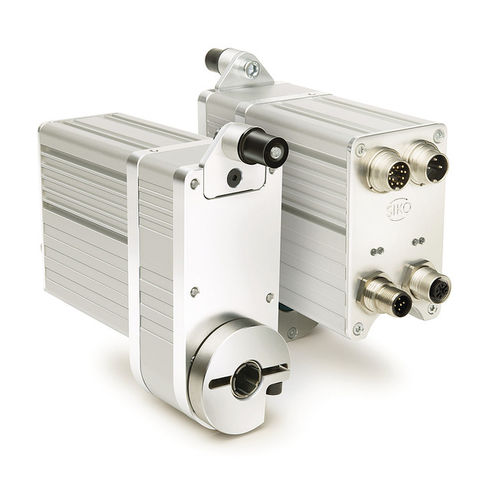

Ротационный привод AG02

электрическийс полым валом

Привод AG02 Fieldbus Fieldbus Надежный и мощный привод для сложных задач позиционирования Профиль AG02 Fieldbus: Простой монтаж Через полые валы до макс. ø14 мм Встроенный датчик абсолютного положения на выходном валу Встроенный контроллер позиционирования Встроенный интерфейсный модуль (опция) Характеристика - Технические данные - Дополнительная информация Вал - сталь с черной отделкой - Корпус - алюминий Режим работы - S3 прерывистый режим работы: 25 % постоянного тока. 10 мин. - EN 60034-1 Вес - '1,6 кг - (incrémental) - '1,2 кг - (полевая шина) Электрические данные - - - ■ Двигатель - - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 0 ... 24 В постоянного тока - с защитой от обратной полярности - 24 В постоянного тока ±10 % - с защитой от обратной полярности. с управлением двигателем FWM - 24 В постоянного тока ±10 % - с защитой от обратной полярности. полевая шина Потребляемая мощность - 70 Вт - - 150 W - Параметрический запас - 105 кайд - также относится к операциям калибровки {только ABM) Номинальный ток - 5,8 A ** (150 Вт) /** (70 Вт) % - макс. ток нагрузки i = 55,3 / i = 62,2 - 2,9 A - макс. ток нагрузки i = 55,3 / i = 62,2 - 2,1 A ±4 % {70 Вт-М двигатель) - макс. ток нагрузки i = 135,8 Тип подключения - 2 штекерных разъема M16 - 3-полюсн. 1 контакт; 7-полюсный. 1 контакт - 2x штекерных разъема M16 - 3-полюс. 1 контакт; 12-полюсный. 1 контакт - -2x штекерные разъемы M12 (A-код) - 5-полюсные. 1 штырь; 5-полюсный. 1 разъем (CAN) - 2x штекерных разъема M12 (кодировка B) - 5-полюс. 1 контакт; 5-полиг. 1 разъем (PB)
