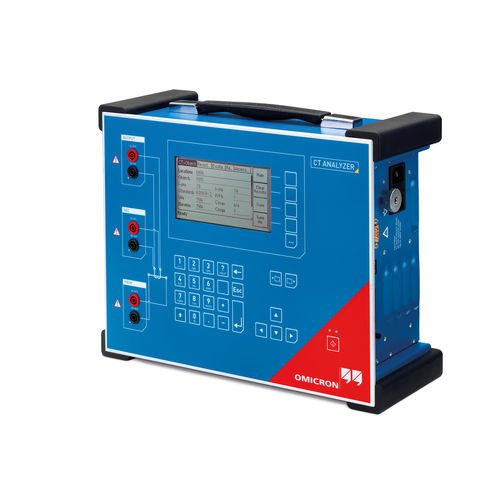

Исчерпывающий анализ состояния трансформатора тока (ТТ) одним нажатием кнопки Принцип работы анализатора CT Analyzer
Подача маломощных измерительных сигналов на низкую сторону ТТ
Определение параметров эквивалентной схемы ТТ
Определение всех важных параметров работы ТТ
Отображение всех важных параметров работы ТТ и его точности при разных токах и нагрузках
Оценка ТТ в соответствии с выбранным стандартом
Определение неизвестных данных паспортной таблички ТТ
Размагничивание ТТ после испытания.
Перечень измерений
Погрешность коэффициента и угловая погрешность
Сопротивление обмотки
Характеристики намагничивания (точки перегиба)
Полная погрешность (ALF, ALFi, FS, FSi, Vb)
Сопротивление нагрузки
Классы и параметры переходных ТТ (типов TPS, TPX, TPY и TPZ)
Коэффициент расчета параметров переходных процессов (Ktd)
Если отсутствуют/неизвестны: тип ТТ, класс, коэффициент трансформации, точка перегиба, коэффициент точности, номинальная нагрузка, рабочая нагрузка, сопротивление первичной и вторичной обмоток
Остаточная индукция и намагниченность
Мгновенная оценка: пройдено испытание или нет
Дополнительные функции:
Моделирование различных нагрузок и токов
Анализ эффекта насыщения ТТ
Измерение КТ ТН
Мультиметр
