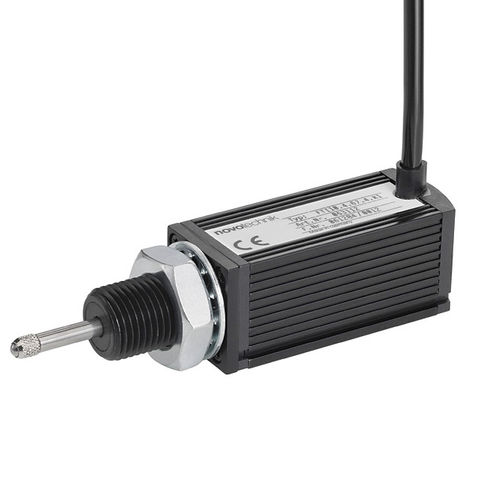

Линейный датчик положения FTI
без механической связииндуктивныйLVDT

линейный датчик положения
линейный датчик положения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
линейный
Контактный / бесконтактный
без механической связи
Технология
индуктивный, LVDT
Выходной сигнал
аналоговый
Объект измерения
для металла
Степень защиты
IP67
Другие характеристики
прочный, абсолютный, сверхточный
Диапазон измерений

10 mm
(0,39 in)

Описание

Преобразователь абсолютной точности с центральным креплением, долговечный благодаря бесконтактному измерению; полностью закрыт прочным корпусом, термостойкая точность благодаря дополнительной регулировочной обмотке Индуктивный прецизионный датчикFTI используется для преобразования коротких линейных перемещений в ана- логичные электрические сигналы с помощью дифференциального трансформатора со съемным сердечником. Сердечник расположен на измерительном штифте, который прижимается к измеряемому объекту встроенной пружиной. Датчик питается постоянным напряжением, из которого встроенный генератор генерирует переменное напряжение для питания дифференциального трансформатора. Вторичное напряжение трансформатора выпрямляется встроенным демодулятором. Осциллятор и демодулятор развязаны по гибридной технологии. Выходной ток строго пропорционален смещению сердечника и, следовательно, измеряемой траектории. Бесконтактные датчики практически не требуют обслуживания и износа и отличаются идеальной воспроизводимостью, разрешением и линейностью. Замена может производиться без повторной калибровки. Магнитные поля не оказывают влияния на измеряемый сигнал. Прецизионные датчики выпускаются с классом защиты IP50 и IP67, а благодаря полностью герметичному корпусу и термокомпенсационным свойствам катушки управляющего сердечника их можно использовать в самых неблагоприятных условиях эксплуатации.

---
