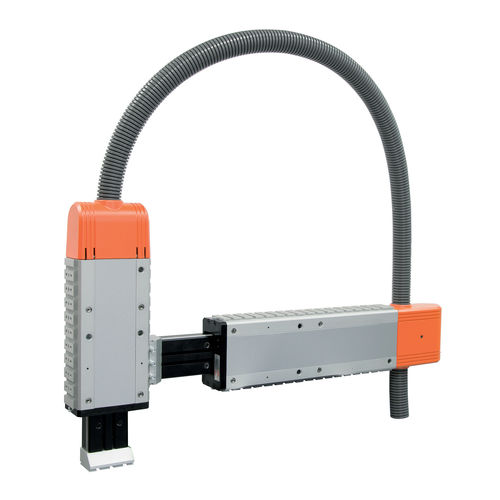

Пневматический линейный блок LEPK series
сверхточныйвертикальныйгоризонтальный

пневматический линейный блок
пневматический линейный блок
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
пневматический
Другие характеристики
сверхточный, вертикальный, горизонтальный, регулируемый, с скругленным хвостовиком
Ход

МИН.: 15 mm
(0,591 in)

МАКС.: 450 mm
(17,717 in)

Сила

МИН.: 90 N

МАКС.: 260 N

Описание

Линейные блоки LEPK предназначены для горизонтального или вертикального монтажа. Они приводятся в движение пневматическим цилиндром ISO 6432, который легко снимается при необходимости его замены. Прецизионные круглые прутки, закаленные и встроенные в закрытый корпусом прямоугольный профиль, вместе с регулируемыми роликами обеспечивают надежную систему направляющих без зазора. Клапан ограничивается механическими упорами, которые снабжены устройством точной регулировки и гидравлическими амортизаторами. Светодиод, видимый через отверстия в корпусе, показывает состояние переключения. Окончательные положения управляются индуктивными датчиками (входят в комплект поставки). Передняя панель поставляется с V-образными замковыми соединениями. Направляющие "ласточкин хвост" поставляются с обеих сторон корпуса для подключения V-образного замка или системы QS. Площадь корпуса, где необходимо сделать поперечные канавки для соединения с крепежными элементами типа К, может быть указана в момент заказа. Конструкция в герметичном корпусе обеспечивает устранение любых точек опасности и повышает бесшумность работы. Линейные блоки доступны в двух вариантах - версия А поставляется с втянутым положением и регулируемым удлиненным положением - версия В предназначена для достижения второго дополнительного регулируемого удлиненного положения. Устройства LEPK для вертикального монтажа могут быть оснащены возвратной пружиной для балансировки грузов. В случае аварийной ситуации или падения давления вертикальная заслонка автоматически втягивается в верхнее положение конца хода (заслонка полностью втягивается). Для упорядоченного размещения кабелей и труб можно заказать шланговую трубу.

---
