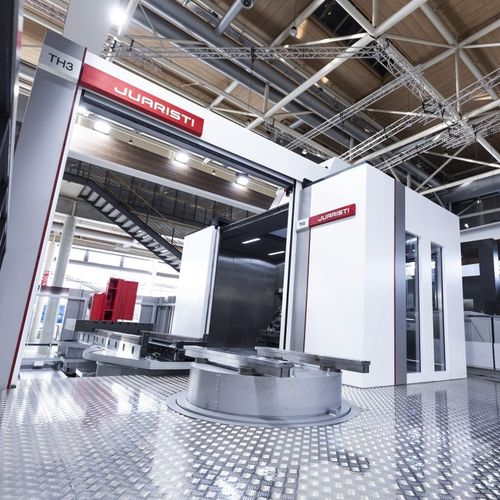

Токарно-фрезерный центр с высокой пропускной способностью TH series

ЧПУуниверсальныйвертикальный

Серия TH оптимизирована для многозадачной работы. Симметричная конструкция с центральной головкой и 4 вертикальными направляющими (две передние и две задние), а также конструктивные элементы увеличенного размера обеспечивают высокую прочность и устойчивость. Он отличается мощным удалением стружки с подачей до 40 м/мин и ускорением 3 м/с2. Он способен обрабатывать большие сложные заготовки благодаря широкому ходу оси (4 000 - 2 500 - 2 500 мм XYZ) и совместимости с поворотными столами весом до 12 тонн. Высокая динамика в большом обрабатывающем центре Термосимметричная конструкция Многофункциональность Широкие возможности настройки и автоматизации. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ Непревзойденные тепловые и механические характеристики благодаря симметричной конструкции с центральной головкой и 4 вертикальными направляющими. Закрытая конструкция, объединяющая защитный шкаф с транспортером стружки и позволяющая полностью собирать стружку и смазочно-охлаждающие жидкости, не загрязняя рабочее пространство. Автоматические двери для загрузки/выгрузки паллет, потолки с подсветкой и системы очистки деталей со струями охлаждающей жидкости. ГОЛОВКИ И СТОЛЫ Универсальная головка ACD 2,5º x 2,5º - 1º x 1º - 0,001º x 0,001º. Совместима с расточной планкой и фиксированным горизонтальным шпинделем. Большое рабочее пространство до 2 000 x 2 500 мм и простая обработка сложных деталей с помощью поворотных столов. ТЕХНОЛОГИЯ И АВТОМАТИЗАЦИЯ Автоматическая смена токарной, фрезерной и расточной головки. Автоматическая смена паллет с помощью системы FMS. Автоматическая смена инструмента ATC цепного типа (до 160 позиций), матричного или роботизированного типа (до 400). Система вращения с двойной шестерней с предварительной нагрузкой для экономии времени за счет более эффективных движений. Инструментальные конусы BT-50 или HSK-A100. МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ Быстрая подача до 40 м/мин и ускорение 3 м/с2.
