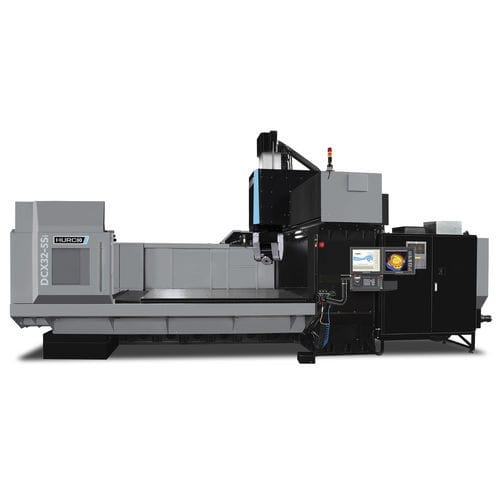

Обрабатывающий центр ЧПУ 5 осей DCX 32-5 Si
горизонтальныйс двойной стойкойс рамой

Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Структура
с рамой, с двойной стойкой
Передний конец шпинделя
HSK-63-A
Количество инструментов
40 инструментов, 60 инструментов
Ход Х

3 200 mm
(126 in)

Ход Y

2 100 mm
(83 in)

Ход Z

900 mm
(35 in)

Скорость вращения

18 000 rpm
(113 097 rad.min-1)

Мощность

63 kW
(85,66 hp)

Скорость подачи по оси X

15 000 mm/min
(10 in/s)

Скорость подачи по оси Y

15 000 mm/min
(10 in/s)

Скорость подачи по оси Z

10 000 mm/min
(7 in/s)

Грузоподъемность стола

11 000 kg
(24 251 lb)

Вес инструментов (макс)

7 kg
(15,4 lb)

Общий вес

37 700 kg
(83 114,27 lb)

Габаритная длина

9 982 mm
(393 in)

Габаритная ширина

6 815 mm
(268,3 in)

Общая высота

5 250 mm
(206,7 in)

Описание

TRAVELS Ось B (°) - +100 / -110 Ось C (°) - ±360 СТОЛ Шпиндель - стол (мм) - 66 - 966 Рабочая поверхность стола Ш x Г (мм) - 3000 x 1700 Т-образные пазы (DIN 650) - 7 x 22 H8 x 220 ШПИНДЕЛЬ Крутящий момент шпинделя макс. (Нм) - 106 ПЕРЕДАЧИ Быстрое перемещение по осям B-/ C (об/мин) - 120 / 80 Усилие по осям X/Y/Z (кН) - 61 / 41,5 / 40,6 АВТОМАТИЧЕСКОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА Диаметр инструмента макс. (мм) - 76 Длина инструмента макс. (мм) - 300 ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Емкость для охлаждающей жидкости (л) - 1.470 Транспортер для стружки скребкового типа - стандарт Шнек для сбора стружки - стандарт

---
