Входной сигнал: RTD100 2 или 3 провода
Выходные данные: 4-20 мА
Точность: <0,1% F.S. или <0,5°C
Модели: Стандартный и ATEX
Конфигурация с ПК (только для Microsoft Windows)
Номер сертификата ЕС об испытаниях типа:
ИНЕРИС 08ATEX0004X & 08ATEX3004X
NAMUR NE43 Масштаб 21,5 мА
классификация ATEX
Ex ia IIC T6/T5/T5/T4
Ex iaD 20 T85/T100/T135 °C
II 3 G Ex ic IIC T6/T5/T4/T6/T4
Функция

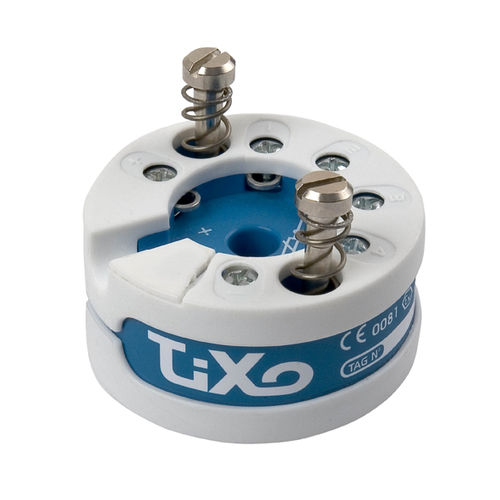

Преобразователи температуры TiXo1 предназначены для преобразования сигналов датчика RTD100 в стандартный токовый сигнал от 4 до 20 мА, сертифицированы для установки во взрывоопасной зоне (см. кодификацию).
Электрические данные
Вход RTD100 2 или 3 провода по стандарту EN60751
Максимальный диапазон измерения от -220 до 850°C
Минимальный интервал 10°C
Выход 4/20 мА
Источник питания
Стандартная модель 8V ... 30 В пост. тока
ATEX версия 8V ... 28 Vdc
Точность ≤ 0,1% F.S. или ≤ 0,5°C
в соответствии с максимальным значением
Сопротивление нагрузки (напряжение питания-8) / 0.0215 Ω
Обнаружение коротких или прерывистых линий
Конфигурируемые от 3,5 мА до 21,5 мА
NAMUR NE43 Пониженная шкала 3,5 мА
Дрейф
Напряжение питания: ≤ 0,01% от тока в контуре при изменении напряжения питания на 0,1%
Температура:≤ 10% точности/градуса
Эффект сопротивления линии
2-проводниковый датчик температуры RTD 2,5 °C / Ω, компенсация конфигурируется
3-проводниковый ТДС 2,5° C / Ω между проводами
Иммунитет ЭМС < 0,1% F.S
Корпус из пластика (PBT)
Ø = 44 мм H = 21,6 мм
Защита IP 00 на терминалах
Вес прибл. 40 г
Рабочие температуры от T°-40°C до 85°C (исполнение без ATEX)
Хранение от T°-40°C до 85°C
Относительная влажность воздуха 55%-95% без конденсации
Подключение Винтовые клеммы - фиксирующие винты
Макс. размер провода1x1,5 мм²
---
