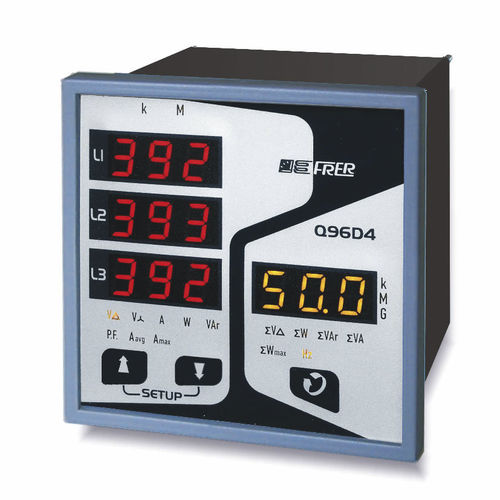

96x96 Многофункциональный измерительный прибор с 4 красно-желтыми светодиодными дисплеями
Многофункциональный анализатор сети подходит для использования в трехфазных системах с тремя или четырьмя проводами с несимметричной нагрузкой, даже при наличии искаженных форм сигнала. Он позволяет отображать все основные характеристики электрической сети (11 характеристик, 30 измерений) на одном приборе с помощью трех красных светодиодных дисплеев, на которых отображаются значения, относящиеся к трем фазам, плюс четвертый желтый светодиодный дисплей для отображения системных характеристик.
Выбор отображаемых измерений независим для каждой из двух секций (фазы и системные величины), что позволяет более полно контролировать состояние сети.
Тип выполняемого измерения и применяемый множитель кило или мега указываются с помощью светящихся символов, которые легко идентифицировать.
Технические данные
дисплей LED 4 (h 10 мм)
максимальная индикация 3 cifre - 3 цифры (999)
положение десятичной точки automatica - автоматическое
светодиодные индикаторы состояния simboli luminosi - светящиеся символы
обновление показаний 1 сек
тип измерения TRMS
базовая точность ±1%
Un номинальное входное напряжение Un 100÷400В
В номинальный входной ток В 1-5А
входной диапазон (1)
10÷120% Uн; 5÷120% Iн
рабочая частота 45÷65Гц
коэффициент трансформатора тока (макс. первичное значение) 10000А
длительная перегрузка 1,2 Un; 2In
кратковременная перегрузка 2 Un; 20 In (1sec)
потребление цепей напряжения <0,5VA
потребление цепей тока <0,5VA
питание 115-230В переменного тока (47...63Гц) ±10%
потребляемая мощность 3VA
рабочая температура -10...+23...+50°C
температура хранения -30...+70°C
самозатухающий
термопластичный материал UL 94-V0
защита корпуса IP52
---
