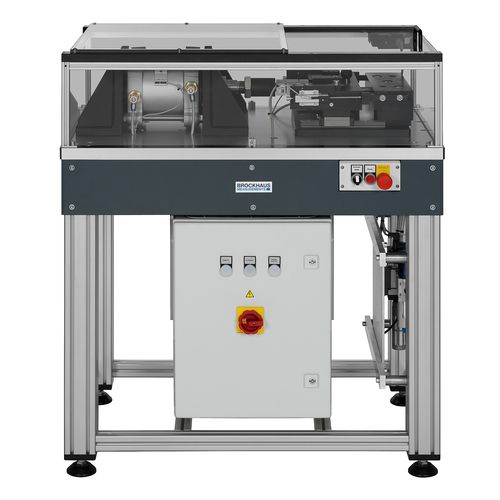

Испытательная система статоров SFT 300

- Определение коэффициента заполнения в конструкции статоров - Точный расчет высоты пакета статора - Применяется для производства электродвигателей и трансформаторов - В соответствии с МЭК 60404-13 - Контроль качества производственного процесса и контроль поступления товаров Принцип действия Для определения точной высоты пакетов из электротехнической стали для электродвигателей и сердечников трансформаторов в зависимости от размеров установки и производительности двигателя важным параметром является "коэффициент заполнения". Если производитель электродвигателей и трансформаторов изготавливает двигатель или трансформатор, то он знает, какой высоты он должен быть. Высота в основном определяется высотой сердечника статора. От этого, в свою очередь, зависит производительность двигателя. Поскольку сердечник статора изготавливается из электротехнической стали с покрытием, толщина стали (коэффициент заполнения) в конечном итоге определяет производительность двигателя и, следовательно, высоту электродвигателя. Процедура использования тестера коэффициента заполнения выглядит следующим образом: После измерения и взвешивания образцы электротехнической стали укладываются на высоту не менее 6 мм и закрепляются между щеками пресса. Образцы прессуются, и после достижения давления 1 (+/- 0,05) Н/мм3 начинается собственно процесс измерения. Измеряется расстояние между щеками пресса и таким образом рассчитывается коэффициент укладки. Вместе с соответствующими параметрами измерения регистрируется результат измерения. Таким образом, в любое время возможно воспроизведение теста. Измерения с помощью тестера коэффициента штабелирования проводятся в соответствии с IE C 60404-13.
