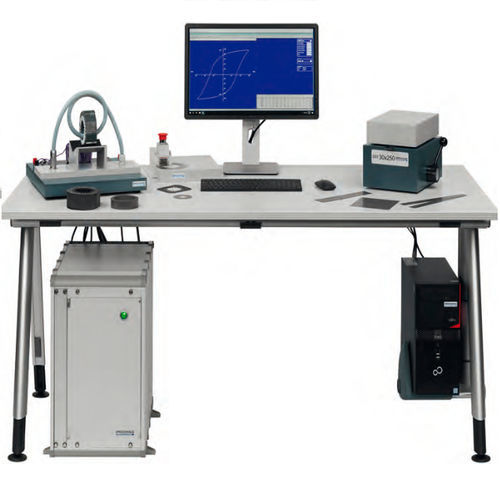

- Определение магнитных свойств электротехнической стали всех распространенных марок качества, толщины и геометрии, а также других магнитомягких материалов
- Контроль качества полосовой стали, штампованных деталей, статоров, сердечников трансформаторов или колец
- Команды пользователя и управление через ПК под Windows
- Универсальный
- Простой в управлении
- Полностью оцифрованный измерительный блок
- Три разъема для катушек для различных требований к измерениям
- Модуль для измерения колец, сердечников кольцевых лент, штабелированных перфорированных деталей и т.д.
- Возможность расширения модулей для включения измерений по Эпштейну
- Программное обеспечение MPG Expert для измерения, презентации и интеграции в системы QM
Принцип работы
Образец подвергается воздействию определенного магнитного поля внутри измерительной катушки. Внутри материала создается магнитный поток. Необходимый ток подается усилителем мощности. Ток измеряется с помощью термостабильного и безындукционного прецизионного резистора (шунта) или с помощью полевых катушек. Поляризация определяется путем измерения индуцированного напряжения, а затем преобразования и интегрирования с помощью 16-битного процессора. Параллельная запись размеров H и J в отдельных системах записи гарантирует абсолютно параллельное измерение. Таким образом, исключаются ошибки в измерениях из-за фазового сдвига. Процессор вычисляет все значения из дифференцированных и интегрированных параметров.
Измерительные катушки
- Датчик SST для щелевых полос "как поставляется", в соответствии с IEC 60404-3
- Датчик C 510 для перфорированных деталей и небольших разрезов
- Измерительный модуль для колец, статоров и сердечников трансформаторов
---
