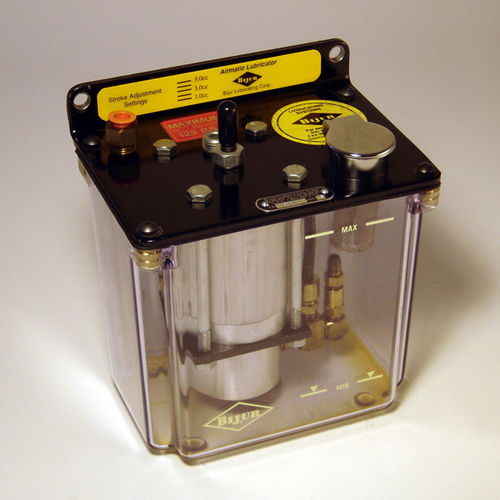

Лубрикатор Airmatic - это простое экономичное устройство с широким диапазоном производительности. Он предназначен для работы с воздухом из магазина. Настройка хода легко регулируется для удовлетворения широкого спектра промышленных потребностей в централизованной смазке. Установка может поставляться с резервуаром объемом 1, 4 или 12 литров.
Применение
Лубрикатор Airmatic предназначен для использования в циклических системах смазки маслом. Устройство может использоваться с системами с однолинейным сопротивлением (SLR), с инжектором принудительного вытеснения (PDI), с прогрессивным распределением и инжекторными системами*
Работа
Лубрикатор Airmatic® включает в себя поршневой насос с пневматическим приводом и пружинным возвратом с регулируемой производительностью от 2 до 10 кубиков на каждый ход поршня при давлении нагнетания до 500 фунтов на кв. дюйм. Производительность масла зависит от хода поршня и количества циклов в единицу времени. Ход поршня предварительно устанавливается на фиксированное давление нагнетания, а давление подаваемого воздуха регулирует выходное давление нагнетания. При использовании с объемными форсунками встроенное устройство сброса давления позволяет PDI сбросить давление после разряда.
Для длительной эксплуатации входящий воздух должен быть сухим. Всегда используйте подходящий блок FRL (фильтр/регулятор/смазочное устройство) для регулирования воздуха до рекомендуемого рабочего диапазона. Обычно Airmatic с пневматическим приводом используется с 3/2-ходовым электрическим электромагнитным клапаном (опция) для управления и выпуска воздуха из цеха через воздухозаборник насоса. Все модели поставляются с дополнительным 3/2-ходовым клапаном.
Чтобы отрегулировать подачу смазки, ослабьте контргайку на регулировочном винте с внутренним шестигранником (см. рис. 1 справа). Поверните
регулировочный винт по часовой стрелке, чтобы уменьшить нагнетание - используйте градуированную табличку как руководство, установите желаемое значение
и затяните контргайку (на вставке показана настройка на 8 кубиков).
---
