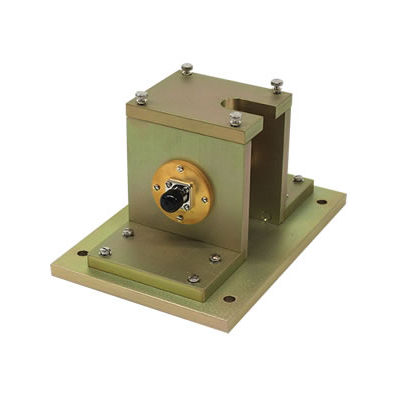

Приспособление для тестов CPF-630

приспособление для тестов
приспособление для тестов
Добавить в папку «Избранное»
Добавить к сравнению


Описание

Большинство процедур испытания объемного впрыска тока требуют использования приспособлений для калибровки токовых датчиков. Характеристики 20 Гц - 500 МГц Испытание BCI Прочная конструкция Трехлетняя гарантия Детали продукта Приспособления для калибровки инъекционных зондов являются частью испытательного оборудования, требуемого большинством спецификаций процедур испытаний на впрыскивание сыпучих веществ. Калибровочное приспособление позволяет пользователю быстро и легко откалибровать инжекционный зонд перед проведением испытаний на соответствие. Оно превосходит требования DO-160, раздел 20 к приспособлению VSWR для автономного приспособления для калибровки инжекционного зонда. Испытательное приспособление состоит из электрически короткого участка корытообразной линии передачи. Короткий участок позволяет измерять ток в центральном проводнике линии, в то время как токовый зонд зажимается вокруг центрального проводника. Выходной терминал приспособления подключается к 50-омному приемнику, анализатору спектра или радиочастотному вольтметру. Измерение напряжения, развиваемого этим радиочастотным вольтметром, позволяет рассчитать ток, протекающий в центральном проводнике. Впадина достаточно велика, чтобы токовый пробник можно было зажать вокруг центрального проводника, при этом внешний проводник впадины простирается вокруг внешнего экрана токового пробника. Из-за переменного импеданса цепи или резонанса в кабелях и кабельных шлейфах калибровочное приспособление используется для установления прямой мощности в инжекционном пробнике, необходимой для развития заданных токов в тестируемой системе.

---
