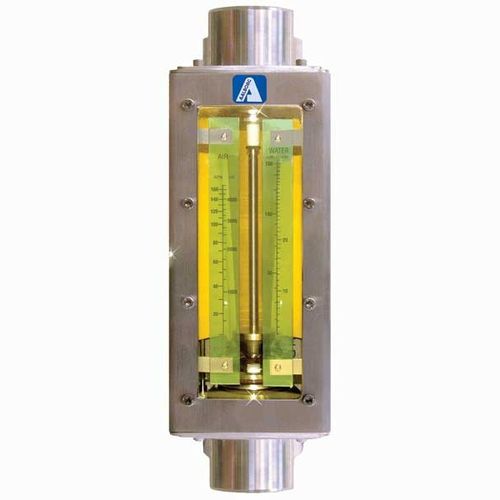

Модель M Ротаметр с одной расходомерной трубкой для измерения расхода в промышленности
Особенности дизайна
долговечная нержавеющая сталь
защитные щиты из поликарбоната матового дерева
рифлёные или обычные конические трубки
прямое считывание метрических и английских системных весов
униковатая конструкция облегчает обслуживание
Сверхмощные расходомеры полностью заключены в корпус из полированной нержавеющей стали. Идеально подходит для промышленных приложений с пропускной способностью до 116 GPM и 250 SCFM. Используется с промышленной водой и воздухом. Счетчики градуированные для прямого считывания показаний воды и воздуха. Расходомеры поставляются с торцевыми фитингами FNPT для легкой установки в линию. Смоченные детали включают проточные трубки из боросиликатного стекла, уплотнительные кольца из витона и фитинги из нержавеющей стали 316, направляющие стержни, поплавки и ограничители поплавка.
СПЕЦИФИКАЦИИ
СТАНДАРТНАЯ ТОЧНОСТЬ ±3% ФУТОВ
МИНИМАЛЬНАЯ скорость полета приблизительно 10% от максимальной скорости потока
ПОВТОРЯЕМОСТЬ ±0,5% ФУТОВ
MAXIMUM OPERATING PRESSURE 200 psig при 200°F (13,8 бара при 93°C) для трубок типоразмеров 3, 4, 5 и 6; 125 psig при 200°F (8,6 бара при 93°C) для трубок типоразмеров 8 и 9
МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА 200°F (93°С)
СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ
Тяжелостенное боросиликатное стекло с прецизионной формой стекол
ПЛОАТЫ 316 нержавеющая сталь
поликарбонат TUBE SHIELD
СОЖИДАННЫЕ ПАРТЫ 316 нержавеющая сталь
Стандартные уплотнительные кольца SEALS Viton®; опционально Buna-N, PTFE/Kalrez®, EPR
VITON® и KALREZ® являются зарегистрированными торговыми марками компании DuPont Dow Elastomers
---
